Alumínium trapézlemez tartókonzol H-70 EPDM tömítéssel, 330 mm – 2-es típus trapézlemezhez

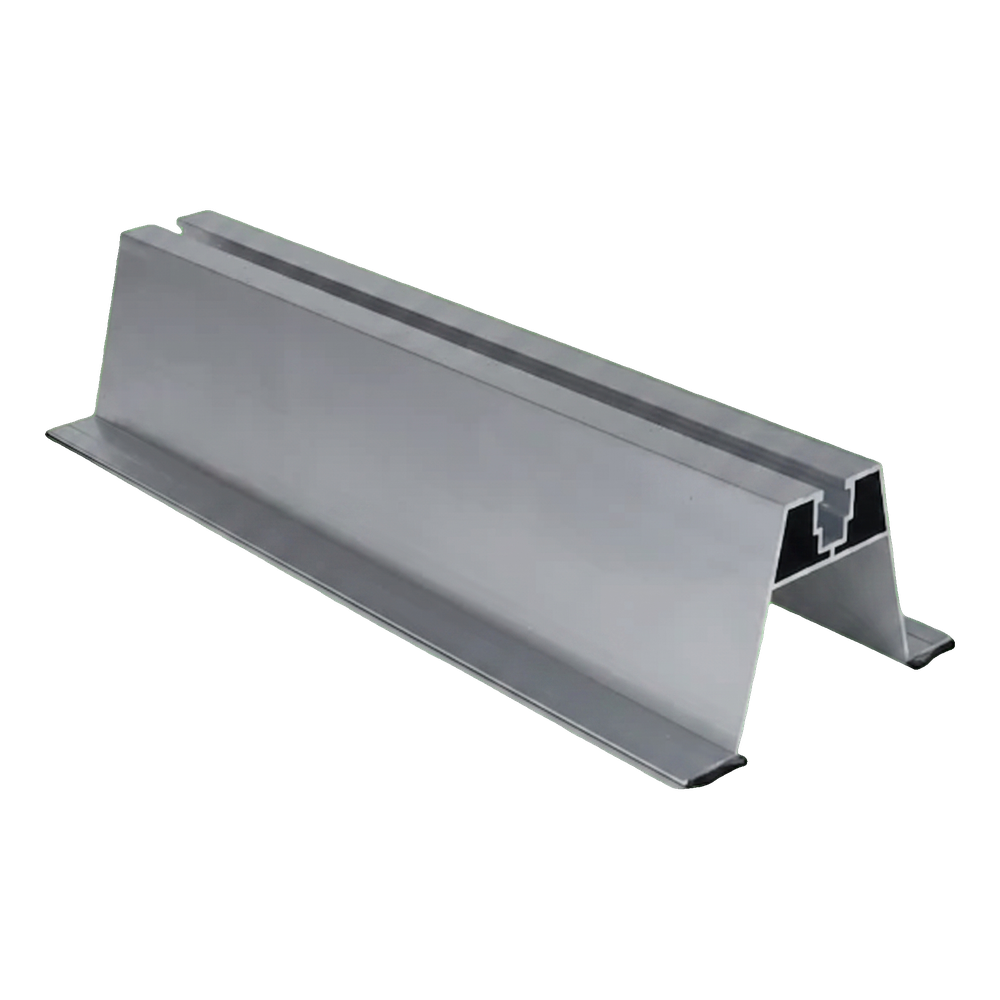

A H-70 trapézlemez tartókonzol EPDM tömítéssel egy alumínium szerelőprofil, amelyet napelemek trapézlemez fedésű tetőkre történő közvetlen rögzítésére terveztek. A 2-es típus a magasabb tetőcsatlakozásokhoz készült — a profil magassága szabad légáramlást biztosít a modulok alatt, lehetővé téve azok természetes hűtését és a felmelegedett tetőfelülettől való eltávolítását. A profil felső szerelőcsatornával rendelkezik, amelyhez a közép- és végbilincsek hatlapfejű csavarokkal és négyzetes anyákkal rögzíthetők. A profil lábain EPDM tömítéseket helyeztek el, amelyek csillapítják a rezgéseket, védik a lemez bevonatát a karcolódástól, és tömítik az érintkezési pontot a tetőfedéssel. A lemezhez rögzítő csavarok furatait a helyszínen kell kialakítani — így a szerelő a furatok osztását a trapézgerincek osztásához tudja igazítani.
Előnyök a szerelőcsapat számára
- A 70 mm-es magasság eltávolítja a modult a tetőtől — jobb szellőzés és alacsonyabb üzemi hőmérséklet a paneleknél
- A lábakon lévő EPDM tömítés védi a lemez bevonatát és javítja a profil tapadását
- A szerelőcsatorna kompatibilis a közép- és végbilincsekkel — univerzális rögzítőrendszer
- A szerelőfuratokat a helyszínen alakítják ki, ami lehetővé teszi a tartókonzol bármely trapézprofilhoz való illesztését
- A korrózióálló 6060-as alumínium — karbantartásmentes üzemeltetés a rendszer teljes élettartama alatt
A keresztmetszeti rajz a profil trapéz alakját mutatja, széles alappal és a tetején elhelyezett szerelőcsatornával. A bal alsó sarokban lévő részlet a profil lábán elhelyezett EPDM tömítés keresztmetszetét ábrázolja. Az összes keresztmetszeti méretet az alábbi specifikációs táblázatban találja.
