Dromet PSRe M16x145/23 gyűrűs terpesztőhorgony, horganyzott, betonhoz
A Dromet PSRe M16x145/23 gyűrűs terpesztőhorgony egy nagy teherbírású mechanikai kötőelem, amelyet szerkezetek tartós rögzítésére terveztek beton alapfelületekben. Gyűrűs kialakításának köszönhetően nagy teherbírást és biztos rögzítést biztosít legalább B20 osztályú, repedésmentes betonban, tömör szerkezetű természetes kőben és tömör téglában.
Felhasználás
A PSRe horgony profilok és fém szerkezetek, rácsok, korlátok, gépek és egyéb szerkezeti és felszerelési elemek rögzítésére szolgál. Mindenütt megbízhatóan alkalmazható, ahol acél elem és ásványi alapfelület közötti megbízható kapcsolatra van szükség — a napelemes rendszerektől az ipari szerkezetekig.
Tanúsítványok és engedélyek
A horgony rendelkezik Európai Műszaki Engedéllyel (ETA-05/0242) valamint CE tanúsítvánnyal, ami igazolja megfelelőségét az európai biztonsági szabványoknak. Emellett rendelkezik nemzeti AT-15-7574/2008 engedéllyel is, amely garantálja a lengyel építőipari piacon történő alkalmazhatóságát.
Műszaki paraméterek
- Gyártó: Dromet
- Típus: PSRe 16x145/23
- Szerkezet típusa: gyűrűs
- Menet: M16
- Teljes hossz (L): 145 mm
- Rögzítendő anyag vastagsága (E): 23 mm
- Horgonyzási mélység (F): 110 mm
- Furat mélysége (D): 168 mm
- Furat átmérője: fi 16 mm
- Anyag: szerkezeti acél
- Korrózióvédelem: elektrolitikus horganyzás
- Súly: 0,228 kg
- Készlet: horgony anyacsavarral és alátéttel
- EAN: 5907518680968
Szerelési javaslatok
- A szerelési furatot merőlegesen az alapfelület síkjára kell kialakítani, és alaposan meg kell tisztítani a portól és törmeléktől
- A horgonyt könnyű kalapácsütésekkel kell a furatba helyezni
- A szerelést nyomatékkulcs segítségével kell végezni — ez biztosítja a megfelelő meghúzási nyomatékot
- A horgony kitágulása után az anyacsavar alatti alátétnek erősen a rögzítendő elemhez kell szorulnia
- Az AT-15-7574/2008 Műszaki Engedélyben foglalt paramétereket tilos túllépni

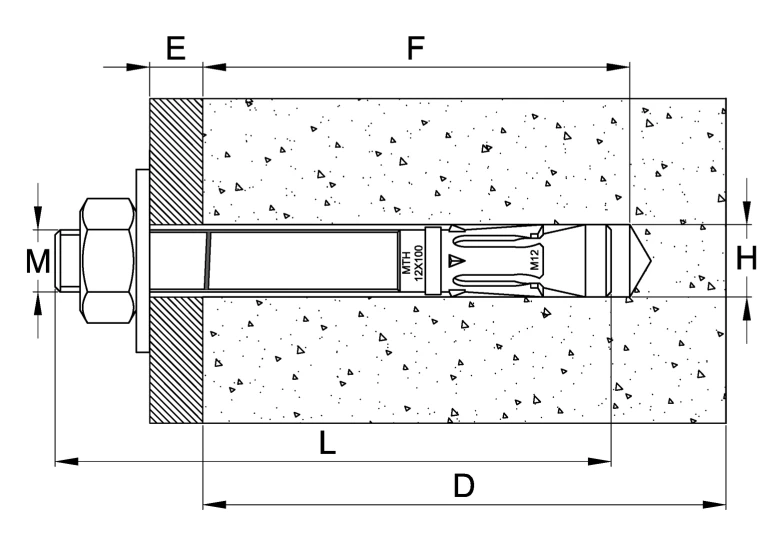

A műszaki rajz a horgony szerelési vázlatát mutatja beton keresztmetszetben, a legfontosabb méretek jelölésével: M — menet, E — rögzítendő anyag vastagsága, F — horgonyzási mélység, L — a horgony teljes hossza, D — furat mélysége, H — a fúrt furat átmérője. Ezen paraméterek ismerete lehetővé teszi a horgony megfelelő kiválasztását a konkrét szerelési alkalmazáshoz.
