Dromet PSRe M16x170/48 horganyzott gyűrűs terpesztő horgony
A Dromet márkájú PSRe M16x170/48 gyűrűs terpesztő horgony egy acél mechanikai rögzítőelem, amelyet profilok, fém szerkezetek, rácsok, korlátok, gépek és egyéb berendezési elemek tartós rögzítésére terveztek beton felületekhez. A gyűrűs kialakításnak köszönhetően, anyacsavarral és alátéttel ellátva, megbízhatóan viseli a terheléseket repedésmentes betonban, min. B20 (C16/20) osztálytól kezdve, valamint tömör szerkezetű természetes kőben és tömör téglában.
A horgony rendelkezik ETA 05/0242 Európai Műszaki Engedéllyel, CE tanúsítvánnyal, valamint a hazai AT-15-7574/2008 engedéllyel, ami igazolja megfelelőségét a biztonsági követelményeknek, és lehetővé teszi alkalmazását felelősségteljes szerkezeti kötésekben. A galvanikus cinkbevonat formájában alkalmazott korrózióvédelem beltéri és mérsékelten nedves körülmények között védi a kötőelemet a korróziótól.
Méretek és műszaki paraméterek
- Menet: M16
- Teljes hossz (L): 170 mm
- Rögzítési mélység (F): 110 mm
- A rögzítendő elem vastagsága (E): 48 mm
- Furat mélysége (D): 168 mm
- Fúró átmérője: ∅16 mm
- Súly: 0,28 kg
- Szerkezet típusa: gyűrűs
- Anyag: szerkezeti acél
- Korrózióvédelem: galvanikus cinkbevonat
- EAN: 5907518663800
- Értékesítési egység: darab

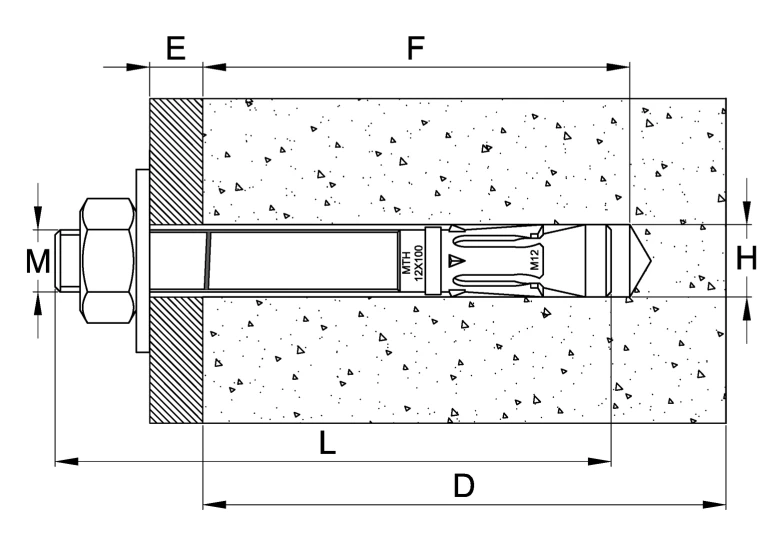

A szerelési vázlat a beton felületbe rögzített horgony metszetét mutatja. A rajzon szereplő jelölések a legfontosabb szerelési méreteknek felelnek meg: M – menet átmérője, L – a horgony teljes hossza, F – rögzítési mélység a felületben, E – a rögzítendő elem vastagsága (kiálló szakasz), D – a fúrt furat mélysége, H – a szerelőfurat átmérője.
Szerelési útmutató
- A szerelőfuratot merőlegesen fúrja a felülethez, és alaposan tisztítsa meg a portól
- A kötőelemet könnyű kalapácsütésekkel vezesse be a furatba
- A szerelést nyomatékkulcs segítségével végezze — ez biztosítja a megfelelő meghúzási nyomatékot
- A horgony kitágulása után az anyacsavar alatti alátétnek erősen szorosan kell illeszkednie a rögzítendő elemhez
- Az AT-15-7574/2008 Műszaki Engedélyben szereplő paramétereket nem szabad túllépni
Alkalmazás napelemes rendszerekben: A PSRe M16 gyűrűs horgony kiválóan alkalmas a napelemes tartószerkezetek beton alapokhoz, talapzatokhoz és sávalapokhoz történő rögzítéséhez. Az M16 menet nagy teherbírású kapcsolatot biztosít, amely elengedhetetlen a talajra telepített és lapos tetős rendszereket érő szélterhelések esetén.
