Dromet PSRe M20×170/23 gyűrűs feszítőhorgony, horganyzott, betonhoz
termék nem elérhető
kívánságlistára
0
Leírás
Dromet PSRe M20×170/23 gyűrűs feszítőhorgony, horganyzott, betonhoz
A Dromet márka PSRe 20×170/23 gyűrűs horgonya egy nagy teherbírású, gyűrűs kialakítású feszítő kötőelem, amelyet szerelőprofilok, fém szerkezetek, rácsok, korlátok, gépek és egyéb szerkezeti elemek, valamint épületfelszerelések tartós rögzítésére terveztek. A M20 menetnek és a 170 mm teljes hossznak köszönhetően magas terhelhetőséget biztosít igényes alkalmazásokban is — beleértve a fotovoltaikus rendszerekhez szükséges nehéz tartószerkezetek szerelését.
A horgony min. B20 osztályú repedésmentes betonba, tömör szerkezetű természetes kőbe, valamint teli téglába való rögzítésre alkalmas. Rendelkezik ETA 05/0242 Európai Műszaki Engedéllyel, CE tanúsítvánnyal, valamint AT-15-7574/2008 nemzeti műszaki engedéllyel, ami igazolja a legmagasabb biztonsági és teherbírási szabványoknak való megfelelést.
Műszaki paraméterek
- Kialakítás típusa: gyűrűs, anyacsavarral és alátéttel
- Menet: M20
- Teljes hossz (L): 170 mm
- Horgonyzási mélység (F): 135 mm
- A rögzítendő elem vastagsága (E): 23 mm
- Furat mélysége (D): 206 mm
- Fúrási átmérő: ø20 mm
- Anyag: szerkezeti acél
- Korrózióvédelem: galvanikus horganyzás
- Tömeg: 0,43 kg
- EAN: 5902706889949
- Gyártó: Dromet

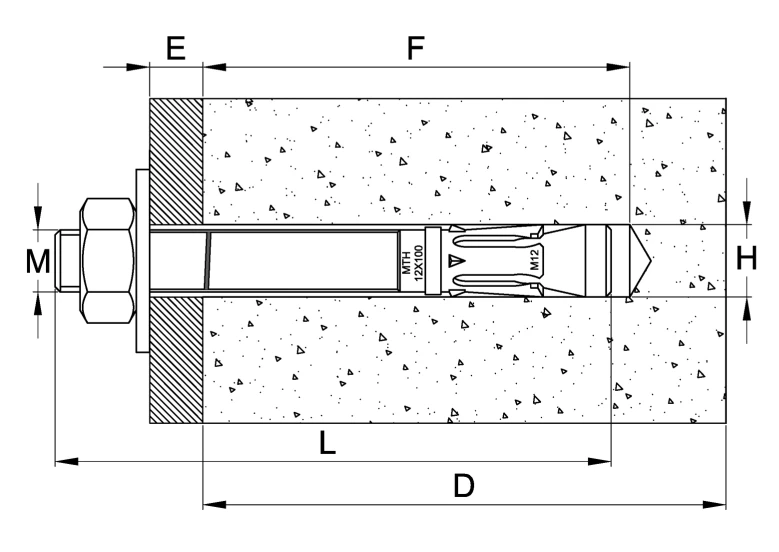

Jelölések a keresztmetszeti rajzon:
- M — a horgony menetének átmérője
- E — a rögzítendő elem vastagsága (kiálló rész)
- F — a horgonyzás mélysége az aljzatban
- L — a horgony teljes hossza
- D — a szerelőfurat mélysége
- H — a furat átmérője az aljzatban
Szerelési javaslatok
- A szerelőfuratot merőlegesen az aljzat síkjára kell kialakítani, és alaposan meg kell tisztítani a portól
- A kötőelemnek könnyű kalapácsütésekkel be kell illeszkednie
- A szerelést nyomatékkulcs segítségével kell elvégezni
- A kötőelem feszítése után az anyacsavar alatti alátétnek erősen rá kell szorulnia a rögzítendő elemre
- Az AT-15-7574/2008 Műszaki Engedélyben megadott paramétereket nem szabad túllépni
Tanúsítványok és engedélyek
- Európai Műszaki Engedély: ETA 05/0242
- Tanúsítvány: CE
- Nemzeti Műszaki Engedély: AT-15-7574/2008
A Dromet PSRe gyűrűs horgonya egy bevált és tanúsított feszítő kötőelem, amely a szakembereknek biztos és tartós rögzítést biztosít beton és kő aljzatokban. A teljes csomag anyacsavarral és alátéttel érkezik, így azonnal elkezdhető a szerelés, további tartozékok rendelése nélkül.
