Dromet PSRe M6x100/42 horganyzott gyűrűs terpesztő horgonycsavar betonhoz
termék nem elérhető
kívánságlistára
0
Leírás
Dromet PSRe M6x100/42 horganyzott gyűrűs terpesztő horgonycsavar betonhoz
A Dromet márkájú PSRe M6x100/42 gyűrűs horgony bevált megoldás profilok, fém szerkezetek, rácsok, korlátok, gépek és egyéb építőipari felszerelési elemek tartós rögzítésére. A gyűrűs kialakítás anyával és alátéttel biztos terpesztést biztosít a szerelési furatban, valamint egyenletes nyomást a rögzítendő elem és az alap között.
A horgony min. B20 osztályú, repedésmentes beton, tömör szerkezetű természetes kő valamint tömör tégla alapokban történő alkalmazásra készült. Az ETA 05/0242 tanúsítványnak, a CE jelölésnek és a hazai AT-15-7574/2008 engedélynek köszönhetően a termék megfelel a legmagasabb minőségi követelményeknek, és felelősségteljes szerkezeti kötésekben is alkalmazható.
Műszaki paraméterek
- Gyártó: Dromet
- Típus: gyűrűs (anyával és alátéttel)
- Menet: M6
- Teljes hossz (L): 100 mm
- Fúrási átmérő (fi): 6 mm
- Horgonyzási mélység (F): 55 mm
- Rögzítendő elem vastagsága (E): 42 mm
- Furat mélysége (D): 100 mm
- Anyag: szerkezeti acél
- Korrózióvédelem: elektrolitikus horganyzás
- Súly: 0,02 kg
- EAN: 5907518682825
- Értékesítési egység: db
Tanúsítványok és engedélyek
- Európai Műszaki Engedély: ETA 05/0242
- Tanúsítvány: CE
- Hazai Műszaki Engedély: AT-15-7574/2008
Szerelési séma és méretek

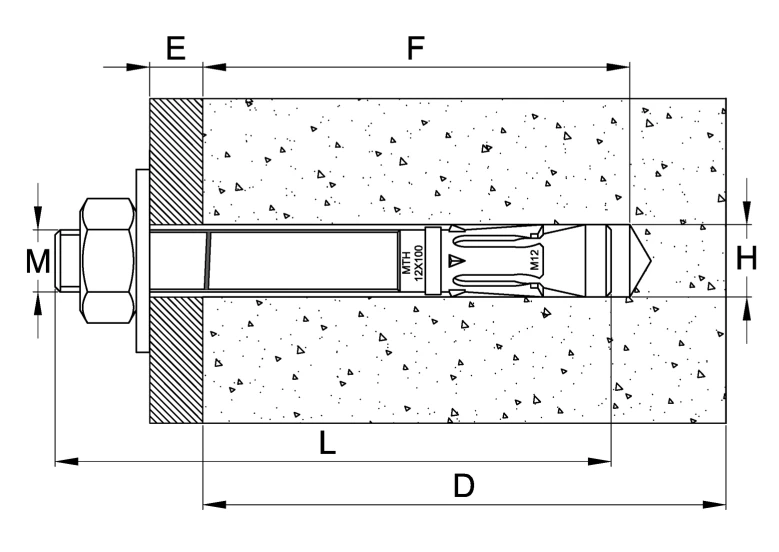

A metszeti rajz szemlélteti a horgony beton alapba történő beépítésének módját. A sémán szereplő jelölések az alábbi paramétereknek felelnek meg:
- M – menetátmérő
- E – a rögzítendő elem vastagsága (kiállás az alap felett)
- F – horgonyzási mélység az alapban
- L – a horgony teljes hossza
- D – a szerelési furat mélysége
- H – az alapban lévő furat átmérője
Szerelési ajánlások
A szerelési furatot merőlegesen kell kifúrni az alap síkjára, majd alaposan meg kell tisztítani a portól és a fúrási törmeléktől. A rögzítőelemet könnyű kalapácsütésekkel kell be lehessen vezetni a furatba. Az anya meghúzását nyomatékkulcs segítségével kell elvégezni — a horgony kiterpesztése után az anya alatti alátétnek erősen rá kell szorulnia a rögzítendő elemre. Az összes megengedett terhelést és szerelési paramétert az AT-15-7574/2008 Műszaki Engedély tartalmazza — az abban megadott értékeket nem szabad túllépni.
Alkalmazás
- Profilok és fém szerkezetek rögzítése
- Rácsok, korlátok és mellvédek szerelése
- Gépek és berendezések horgonyzása
- Fotovoltaikus rendszerek tartószerkezeteinek rögzítése
- Épületek felszerelési elemeinek tartós rögzítése
