Dromet PSRe M6x80 mm horganyzott gyűrűs feszítőhorgony
termék nem elérhető
kívánságlistára
0
Leírás
Dromet PSRe M6x80 mm horganyzott gyűrűs feszítőhorgony
A Dromet PSRe M6×80 gyűrűs feszítőhorgony megbízható feszítő rögzítőelem, amelyet profilok, fém szerkezetek, rácsok, korlátok, gépek és egyéb létesítményi elemek tartós beton aljzatba történő rögzítésére terveztek. A gyűrűs kialakításnak köszönhetően, anyacsavarral és alátéttel, biztos és ismételhető rögzítést biztosít — ami különösen fontos a napelemes szerkezetek szerelésénél, ahol a horgonyzás stabilitása az egész rendszer biztonságát meghatározza.
A horgony rendelkezik Európai Műszaki Engedéllyel (ETA 05/0242), CE tanúsítvánnyal, valamint hazai műszaki engedéllyel (AT-15-7574/2008), ami igazolja a szabványoknak való megfelelését, és lehetővé teszi alkalmazását olyan projektekben, amelyek dokumentált teherbírási paramétereket igényelnek.
Engedélyezett szerelési aljzatok
- Legalább B20 (C16/20) jelű repedésmentes beton
- Tömör szerkezetű terméskő
- Tömör tégla
Műszaki paraméterek
- Menet: M6
- Teljes hossz (L): 80 mm
- Fúrási átmérő (Ø): 6 mm
- Horgonyzási mélység (F): 55 mm
- Kiállás / rögzített elem vastagsága (E): 22 mm
- Furat mélysége (D): 100 mm
- Szerkezet típusa: gyűrűs
- Anyag: szerkezeti acél
- Korrózióvédelem: elektrolitikus horganyzás
- Súly: 0,016 kg
- EAN: 5907518616813
Szerelési vázlat és méretjelölések

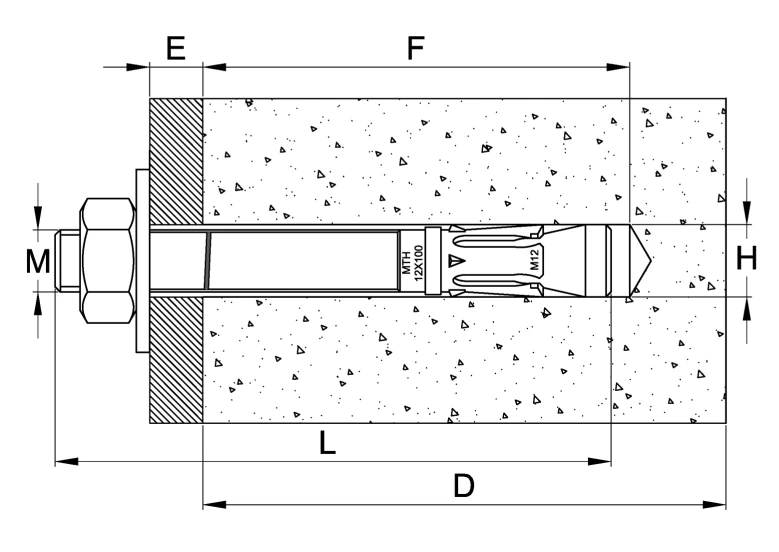

A metszeti ábra a betonaljzatba helyezett horgonyt mutatja a legfontosabb szerelési méretekkel: M – menetátmérő, E – a rögzített elem vastagsága (kiállás), F – horgonyzási mélység, L – a horgony teljes hossza, D – a szükséges furatmélység, H – az aljzatban lévő furat átmérője.
Szerelési ajánlások
- A szerelési furatot az aljzat síkjára merőlegesen készítse el
- A furatot fúrás után tisztítsa meg a portól és törmeléktől
- A horgonyt könnyű kalapácsütésekkel helyezze be
- Az anyacsavar meghúzását nyomatékkulccsal végezze
- A horgony kitágulása után az alátétnek erősen rá kell szorulnia a rögzített elemre
- Az AT-15-7574/2008 Műszaki Engedélyben szereplő paramétereket tilos túllépni
