Dromet PSRe M8x130/60 gyűrűs feszítő horgonycsavar, acél, horganyzott
termék nem elérhető
kívánságlistára
0
Leírás
Dromet PSRe M8x130/60 gyűrűs feszítő horgonycsavar, acél, horganyzott
A Dromet PSRe 8x130/60 gyűrűs horgonycsavar bevált megoldás profilok, fém szerkezetek, rácsok, korlátok, gépek és egyéb épületfelszerelési elemek tartós rögzítésére. Repedésmentes, min. B20 betonhoz, tömör szerkezetű természetes kőhöz és tömör téglához tervezték — ezek a napelemes, ipari és infrastrukturális építkezéseken jellemzően előforduló aljzatok.
A gyűrűs kialakítás anyacsavarral és alátéttel biztos feszülést biztosít a furatban és nagy teherbírást garantál. A horgonycsavar szerkezeti acélból készül, galvanikus horganyzás formájában alkalmazott korrózióvédelemmel, amely garantálja a korrózióállóságot beltéri és mérsékelten nedves körülmények között.
Tanúsítványok és engedélyek
A horgonycsavar rendelkezik ETA 05/0242 Európai Műszaki Engedéllyel és CE tanúsítvánnyal, valamint a AT-15-7574/2008 nemzeti engedéllyel is. Ennek köszönhetően felelős szerkezeti rögzítésekhez is használható, ahol igazolt teherbírás és a szabványoknak való megfelelés szükséges.
Műszaki paraméterek
- Gyártó: Dromet
- Típus: gyűrűs (feszítő) horgonycsavar PSRe
- Menet: M8
- Teljes hossz (L): 130 mm
- Fúrási átmérő (fi): 8 mm
- A rögzített elem vastagsága (E): 60 mm
- Horgonyzási mélység (F): 65 mm
- Furat mélysége (D): 100 mm
- Anyag: szerkezeti acél
- Korrózióvédelem: galvanikus horganyzás
- Súly: 0,046 kg
- EAN: 5907518696792
- Értékesítési egység: darab

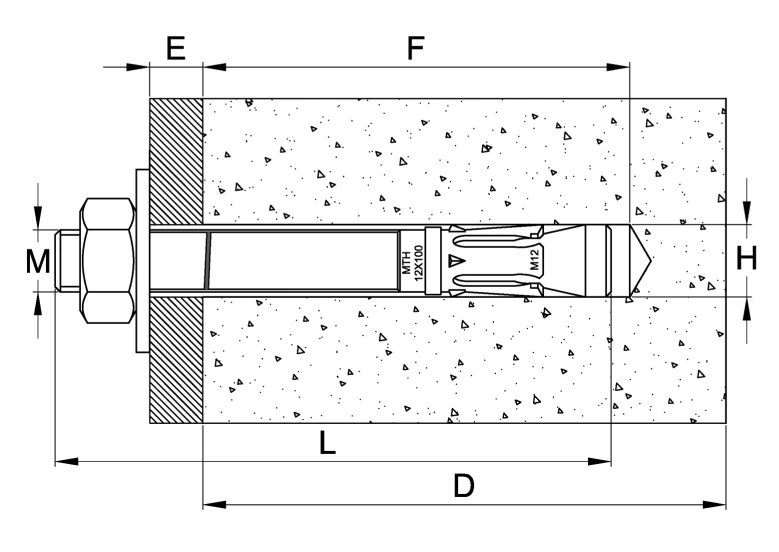

Beépítési vázlat és méretjelölések
A metszeti rajz a horgonycsavar betonaljzatba történő helyes beépítését szemlélteti. A vázlaton jelölt legfontosabb beépítési méretek:
- M — a horgonycsavar menetátmérője
- E — a rögzített elem vastagsága (az aljzat felületétől az anyacsavarig terjedő távolság)
- F — az aljzatba történő horgonyzási mélység
- L — a horgonycsavar teljes hossza
- D — a fúrt furat minimális mélysége
- H — a fúrt furat átmérője
Beépítési útmutató
- A rögzítőfuratot merőlegesen kell kialakítani az aljzat síkjára, és alaposan meg kell tisztítani a portól
- A horgonycsavart könnyű kalapácsütésekkel kell a furatba beütni
- A meghúzást nyomatékkulcs segítségével kell végezni — ne lépje túl az engedélyben megadott forgatónyomatékot
- A horgonycsavar feszítése után az anyacsavar alatti alátétnek erősen a rögzített elemhez kell simulnia
- A beépítési és teherbírási paramétereket a AT-15-7574/2008 Műszaki Engedély szerint kell alkalmazni — ezeket nem szabad túllépni
Alkalmazás napelemes rendszerekben
A PSRe M8 horgonycsavart szívesen alkalmazzák a szerelőcsapatok PV tartószerkezetek rögzítésére betonfödémekben, falakban és alapokban. Az ETA és CE tanúsítványoknak köszönhetően megbízható rögzítést biztosít, amely megfelel a tervezési követelményeknek és megkönnyíti az installáció műszaki átvételét.
