Dromet PSRe M8x90/20 gyűrűs feszítődübel, horganyzott, betonhoz
termék nem elérhető
kívánságlistára
0
Leírás
Dromet kotwa pierścieniowa rozporowa PSRe M8x90/20 ocynkowana do betonu
Dromet PSRe M8x90/20 gyűrűs feszítődübel bevált megoldás szerkezetek tartós rögzítésére beton aljzatokba. Professzionális felhasználásra tervezték profilok, fém szerkezetek, járórácsok, korlátok, gépek és egyéb létesítményi elemek szereléséhez. A ETA 05/0242 Európai Műszaki Engedélynek, a CE tanúsítványnak, valamint a nemzeti AT-15-7574/2008 engedélynek köszönhetően garantálja az építési szabványoknak való megfelelést és a teljes tervezési felelősséget.
Kialakítás és anyag
A PSRe dübel gyűrűs kialakítású, amely egyenletes feszítést biztosít a szerelőfuratban és nagy horgonyzási teherbírást tesz lehetővé. Szerkezeti acélból készül, elektrolitikus horganyzott korrózióvédelemmel. A csomag tartalmazza az anyacsavart és az alátétet — a dübel azonnal szerelésre kész, további elemek vásárlása nélkül.
Felhasználás
A dübel legalább B20 (C16/20) osztályú repedésmentes betonba, tömör szerkezetű természetes kőbe, valamint tömör téglába történő rögzítésre alkalmas. Kiválóan alkalmas napelemtartó szerkezetek telepítéséhez, szerelősínek rögzítéséhez, korlátoszlopok felszereléséhez, berendezések alapozásához, valamint minden olyan kötéshez, amely nagy teherbírást és tanúsítást igényel.
Méretek és műszaki paraméterek
- Menet: M8
- Teljes hossz (L): 90 mm
- Furat átmérője (H): Ø8 mm
- Horgonyzási mélység (F): 65 mm
- A rögzítendő elem vastagsága (E): 20 mm
- Furat mélysége (D): 100 mm
- Tömeg: 0,034 kg
- Anyag: szerkezeti acél, elektrolitikus horganyzás
- Kialakítás: gyűrűs, anyacsavarral és alátéttel
- EAN: 5907518688612

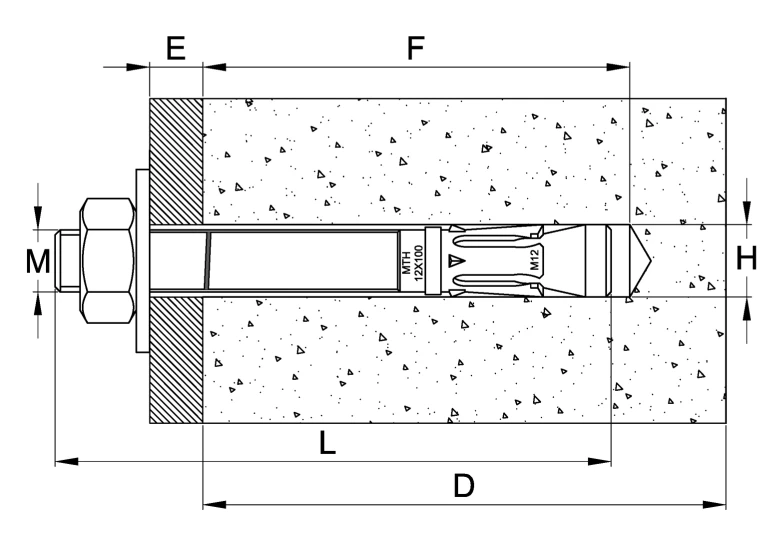

A vázlaton szereplő méretjelölések: M — menet, E — a rögzítendő elem vastagsága (kiálló rész), F — horgonyzási mélység, L — a dübel teljes hossza, D — a furat mélysége a betonban, H — a szerelőfurat átmérője.
Tanúsítványok és engedélyek
- Európai Műszaki Engedély: ETA 05/0242
- Tanúsítvány: CE
- Nemzeti műszaki engedély: AT-15-7574/2008
Szerelési javaslatok
A szerelőfuratot az aljzat síkjára merőlegesen kell kialakítani, és alaposan meg kell tisztítani a fúrási portól. A rögzítőelemnek könnyű kalapácsütésekkel kell beilleszthetőnek lennie a furatba. A szerelést nyomatékkulcs segítségével kell elvégezni — ez biztosítja a megfelelő meghúzási nyomatékot és a dübel megfelelő feszítését. A rögzítőelem feszítése után az anyacsavar alatti alátétnek erősen rá kell szorulnia a rögzítendő elemre. Az AT-15-7574/2008 Műszaki Engedélyben megadott paramétereket nem szabad túllépni.
