Dromet gyűrűs feszítődübel PSRe M6x70 mm horganyzott betonhoz
A PSRe M6×70 gyűrűs dübel a Dromet márka megbízható, gyűrűs kialakítású mechanikus rögzítőeleme, amelyet repedésmentes betonban történő tartós rögzítésre, tömör szerkezetű természetes kőben és tömör téglában való alkalmazásra terveztek. Kompakt méreteinek és mindössze 15 g súlyának köszönhetően ideális könnyű szerkezeti elemek – profilok, tartók, konzolok és szerelési tartozékok – rögzítéséhez.
A dübel rendelkezik ETA 05/0242 Európai Műszaki Engedéllyel, CE tanúsítvánnyal, valamint hazai AT-15-7574/2008 engedéllyel, ami garantálja az európai szabványoknak való megfelelést, és igazolja az építési objektumokban való alkalmazhatóságát.
Alkalmazás
A PSRe dübel profilok és fémszerkezetek, rácsos járófelületek, korlátok, gépek és egyéb szerkezeti, illetve az objektumhoz tartozó berendezési elemek rögzítésére szolgál. Az aljzatnak legalább B20 (C16/20) osztályú, repedésmentes betonból, tömör szerkezetű természetes kőből vagy tömör téglából kell készülnie.
Műszaki paraméterek
- Gyártó: Dromet
- Típus: gyűrűs (PSRe)
- Menet: M6
- Teljes hossz (L): 70 mm
- Fúrási átmérő (fi): 6 mm
- Rögzítési mélység (F): 55 mm
- A rögzítendő elem vastagsága (E): 12 mm
- Minimális furatmélység (D): 100 mm
- Súly: 0,015 kg
- Anyag: szerkezeti acél
- Korrózióvédelem: elektrolitikus horganyzás
- EAN: 5907518660977
- Értékesítési egység: darab

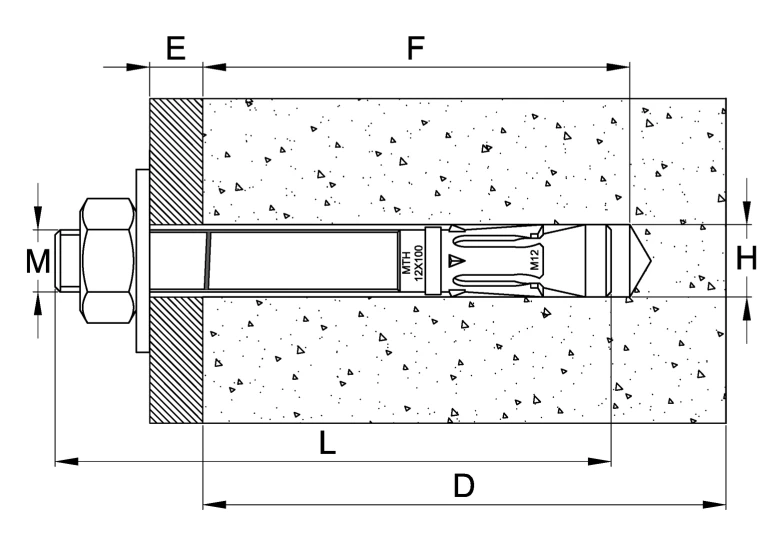

Szerelési séma és méretjelölések
A metszeti rajz a dübel betonaljzatba történő helyes beszerelését mutatja be, a kulcsfontosságú paraméterek jelölésével:
- M — menetátmérő
- L — a dübel teljes hossza
- D — a szerelési furat minimális mélysége
- F — a rögzítés mélysége az aljzatban
- E — a rögzítendő elem vastagsága (kiálló szakasz)
- H — a furat átmérője a betonban
Szerelési útmutató
- A szerelési furatot merőlegesen kell fúrni az aljzat síkjához, és alaposan meg kell tisztítani
- A dübelnek könnyű kalapácsütésekkel kell behelyezhetőnek lennie a furatba
- Az anya meghúzását kizárólag nyomatékkulccsal szabad végezni
- A dübel szétfeszülése után az anya alatti alátétnek erősen a rögzítendő elemhez kell szorulnia
- Az AT-15-7574/2008 műszaki engedélyben foglalt paramétereket nem szabad túllépni
Tanúsítványok és engedélyek
- Európai Műszaki Engedély: ETA 05/0242
- Tanúsítvány: CE
- Hazai műszaki engedély: AT-15-7574/2008
