Ferde trapézlemez híd EPDM tömítéssel H63 L330 – alumínium PV tetőadapter
termék nem elérhető
kívánságlistára
0
Leírás

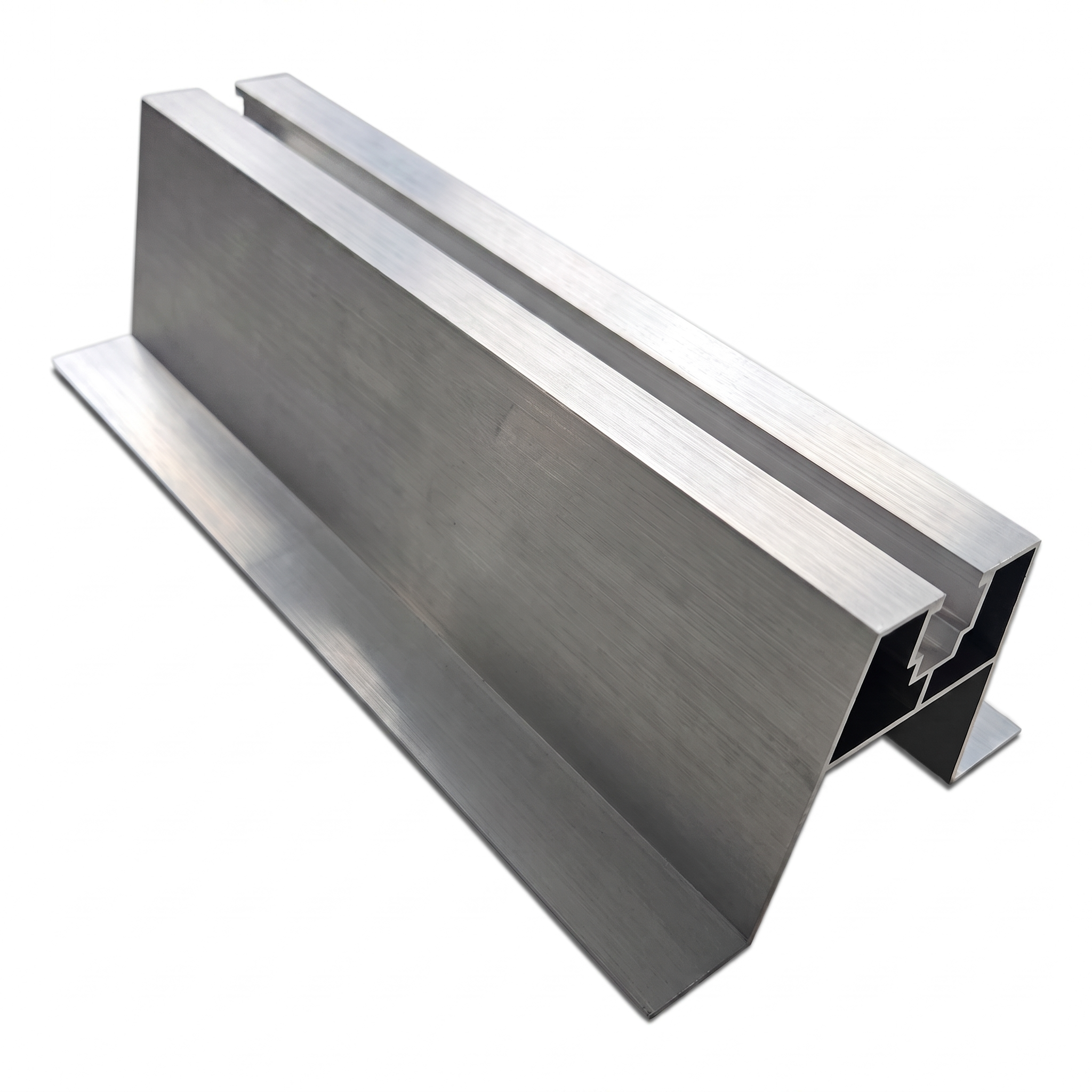

Ferde trapézlemez híd EPDM tömítéssel H63 L330 – alumínium
Ferde trapézlemez híd EPDM tömítéssel – alumínium távtartó elem, amelyet trapézlemez tetőkön történő fotovoltaikus szerkezetek rögzítéséhez terveztek. A profil ferde kialakítása tökéletesen illeszkedik a trapézlemez hullámgeometriájához, stabil és tömör alátámasztást biztosítva a szerelősínnek, kiegészítő kiegyenlítő alátétek alkalmazása nélkül.
A beépített EPDM tömítésnek köszönhetően a híd hatékonyan védi a tetőfedést a vízbehatolástól a rögzítési pontnál. A tömítés kompenzálja a lemezfelület egyenetlenségeit és csillapítja a mikrorezgéseket, ezáltal meghosszabbítja a kötés élettartamát és minimalizálja a korrózió kockázatát az érintkezési ponton.
Előnyök a szerelőcsapat számára
- Ferde geometria — a profil illeszkedik a trapézlemez hullámának dőlésszögéhez, kiküszöböli az elemek helyszíni vágásának és hajlításának szükségességét
- EPDM tömítés a csomagban — szerelésre kész elem, amelyhez nem szükséges külön tömítést rendelni és ragasztani
- Alumínium — könnyű, korrózióálló anyag, amely megkönnyíti a tetőre szállítást és hosszú élettartamot biztosít
- Kompakt 0,350 kg tömeg — könnyen kezelhető és tárolható, nem terheli meg a tetőszerkezetet
Méretek és műszaki paraméterek
- Hossz (L): 330 mm
- Magasság (H): 63 mm
- Talp teljes szélessége: 94,4 mm
- Felső platform szélessége: 40 mm
- Profilfalvastagság: 1,2 mm
- Rögzítőcsatorna falvastagsága: 1,3 mm
- Felső csatorna szélessége (külső): 16,3 mm
- Felső csatorna szélessége (belső): 13,7 mm
- Tömeg: 0,350 kg
Anyag és felületkezelés
- Profil anyaga: alumínium
- Felületkezelés: standard eloxálás
- Tömítés: EPDM

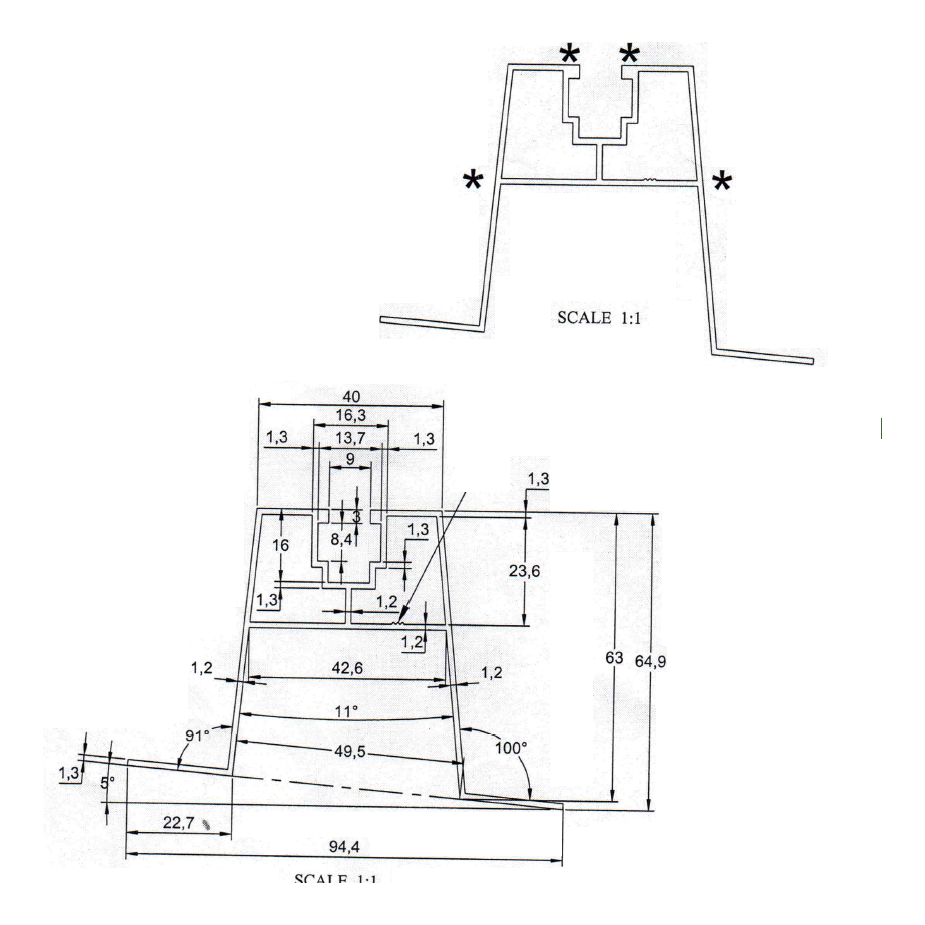

A profil felépítése
A trapéz alakú profilkeresztmetszet két szimmetrikus talppal rendelkezik, amelyek a tetőlemez felületéhez simulnak. Az oldalfalak egy belső megerősítő polcba mennek át. A profil felső részén egy 13,7 mm belső szélességű és 8,4 mm furatú szerelőcsatorna található, amely lehetővé teszi csavarok és bilincsek rögzítését a hordozósínekhez. A csillag szimbólummal jelölt helyeken hőnyomok (heat lines) lehetnek láthatók, amelyek az alumínium extrudálási folyamata során keletkeznek – ezek nem minőségi hibát jeleznek.
A ferde trapézlemez híd H63 L330 megbízható közbenső elem a trapézlemez és a fotovoltaikus szerkezet között, amely lerövidíti a szerelési időt és javítja minden tetőparaméter minőségét.
