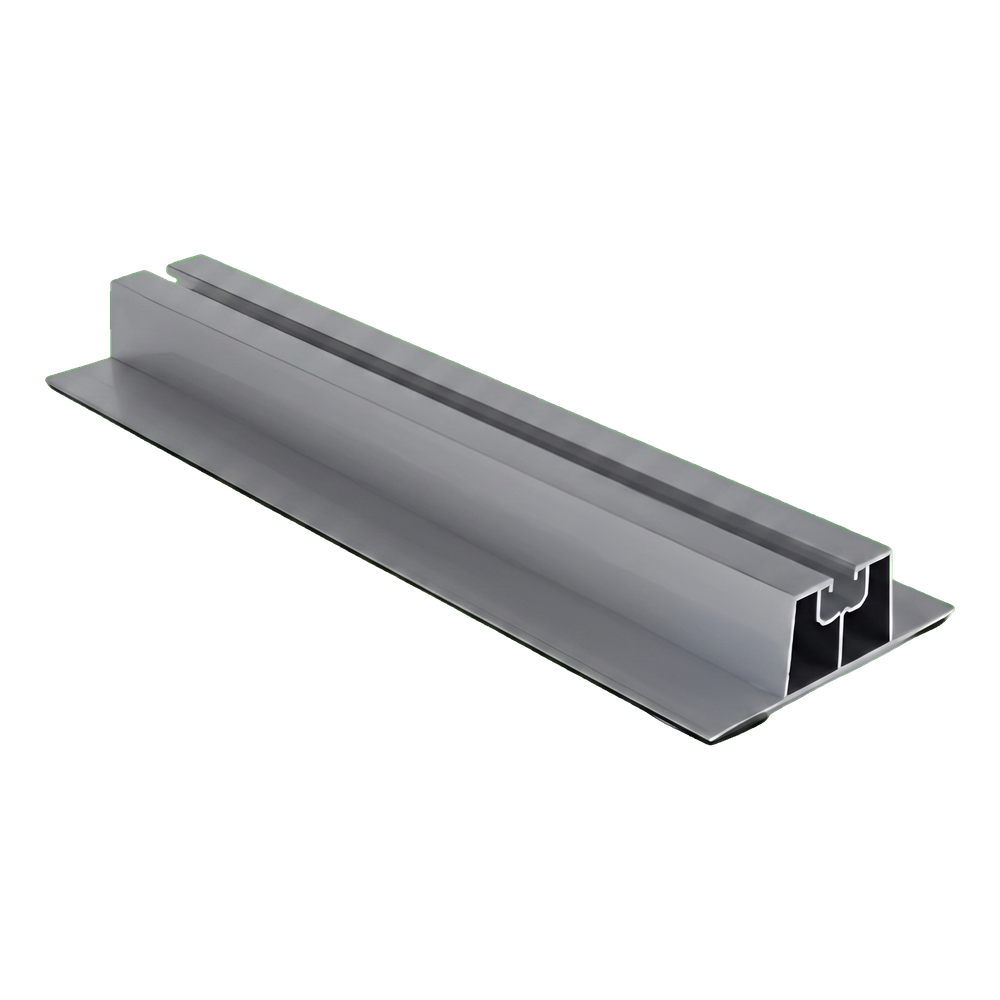

H-30 alumínium trapézlemez híd EPDM tömítéssel 330 mm – PV rögzítés trapézlemez tetőre

Elérhetőség: Raktáron (nagy mennyiség)

Kézbesítés: 6 munkanapok

Súly: 0.325 kg

Ár/ db.: 1 451,00 Ft 1451.00

tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

Nettó ár/ db.: (1 143,00 Ft)

nem tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

* Csomagolási lehetőségek:

Darab
Csomag: 50 Darab
Csomag: 500 Darab
Csomag: 1000 Darab

mennyiség db.

Összesen:

termék nem elérhető

kívánságlistára

* - Kötelező mező

Értékelés:

Gyártó: -

Termékkód: PV-02-01

ajánlás ismerősnek

Leírás

H-30 alumínium trapézlemez híd EPDM tömítéssel 330 mm – PV rögzítés trapézlemez tetőre

H-30 alumínium trapézlemez híd 330 mm, rögzítőcsatornával és EPDM tömítéssel

Az alumínium H-30 trapézlemez híd EPDM tömítéssel egy dedikált konstrukciós elem, amely lehetővé teszi a napelemek közvetlen rögzítését trapézlemezzel fedett tetőkön. A 30 mm magasságú profil biztosítja a levegő szabad áramlását a modul alatt, lehetővé téve a természetes hűtést és a panel elválasztását a felmelegedett tetőfelülettől — ami a meleg hónapokban magasabb rendszerhatásfokot eredményez. A híd középső és végzáró rögzítőelemekkel működik együtt, amelyeket a sín felső csatornájához csúsztatható betéttel, menetes betéttel vagy kalapácsfejű csavarral rögzítenek. A profilt a trapézlemezhez rögzítő csavarok furatait közvetlenül a tetőn, a beépítés során készítik el, ami lehetővé teszi az osztásköz pontos illesztését a konkrét lemezprofilhoz. A 6060 alumíniumötvözetből készült profil kis tömeget kombinál magas korrózió- és időjárás-állósággal.

Fő előnyök a telepítő számára

Közvetlen rögzítés trapézlemezre — kiküszöböli a további tartók szükségességét

Az EPDM tömítés a profil alapjában biztosítja a szoros illeszkedést a lemezhez, és megvédi a tetőfedést a rögzítési pontnál bekövetkező sérülésektől

A 30 mm magasság garantálja a PV modulok szellőzését

A 6060 alumínium alkalmas anodizálásra, ami további felületvédelmet biztosít

Helyszínen fúrt furatok — illeszkedés a trapézlemez bármilyen hullámosztásához

A H-30 trapézlemez híd műszaki keresztmetszete méretekkel: alap 100 mm, felső csatorna 40 mm, magasság 30,9 mm

A profil keresztmetszete trapéz alakú konstrukciót mutat, amely a széles 100 mm-es alaptól a felső részben lévő 40 mm-es rögzítőcsatornáig szűkül. Az 1,5 mm-es falvastagság és a 2,5 mm-es alaplap vastagsága megfelelő merevséget biztosít, alacsony összsúly mellett. A profil formája a jellemző trapézlemezek geometriáját követi, garantálva a stabil illeszkedést az alaphoz.

Videó, amely bemutatja a trapézlemez hidat napelemek rögzítéséhez trapézlemez tetőn

Méretek

Keresztmetszet (szélesség × magasság)	100 × 30,9 mm
Hossz	330 mm
Falvastagság	1,5 mm
Alaplap vastagsága	2,5 mm
Rögzítőcsatorna szélessége	40 mm
Tömeg méterenként	0,983 kg/m

Anyag és kivitel

Anyag / ötvözet	6060 alumínium
EPDM tömítés	igen

Beépítés és kompatibilitás

Rögzítőcsatorna / horonytípus	40 mm felső csatorna (csúsztatható betét / menetes betét / kalapácsfejű csavar)
Tető / alap típusa	trapézlemez tetők
Rögzítés módja	helyszínen fúrt furatok

Fizikai tulajdonságok

Darab súlya	0,325 kg
Korrózióállóság	igen — a 6060 alumínium ellenáll a külső hatásoknak
