H-60 alumínium trapézlemez-híd EPDM tömítéssel, 330 mm – napelemek rögzítése trapézlemez tetőn

Elérhetőség: Raktáron (nagy mennyiség)

Kézbesítés: 6 munkanapok

Súly: 0.396 kg

Ár/ db.: 1 616,00 Ft 1616.00

tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

Nettó ár/ db.: (1 272,00 Ft)

nem tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

* Csomagolási lehetőségek:

Darab
Csomag: 50 Darab
Csomag: 500 Darab
Csomag: 1000 Darab

mennyiség db.

Összesen:

termék nem elérhető

kívánságlistára

* - Kötelező mező

Értékelés:

4.77778

Gyártó: -

Termékkód: PV-02-02

ajánlás ismerősnek

Leírás

H-60 alumínium trapézlemez-híd EPDM tömítéssel, 330 mm – napelemek rögzítése trapézlemez tetőn

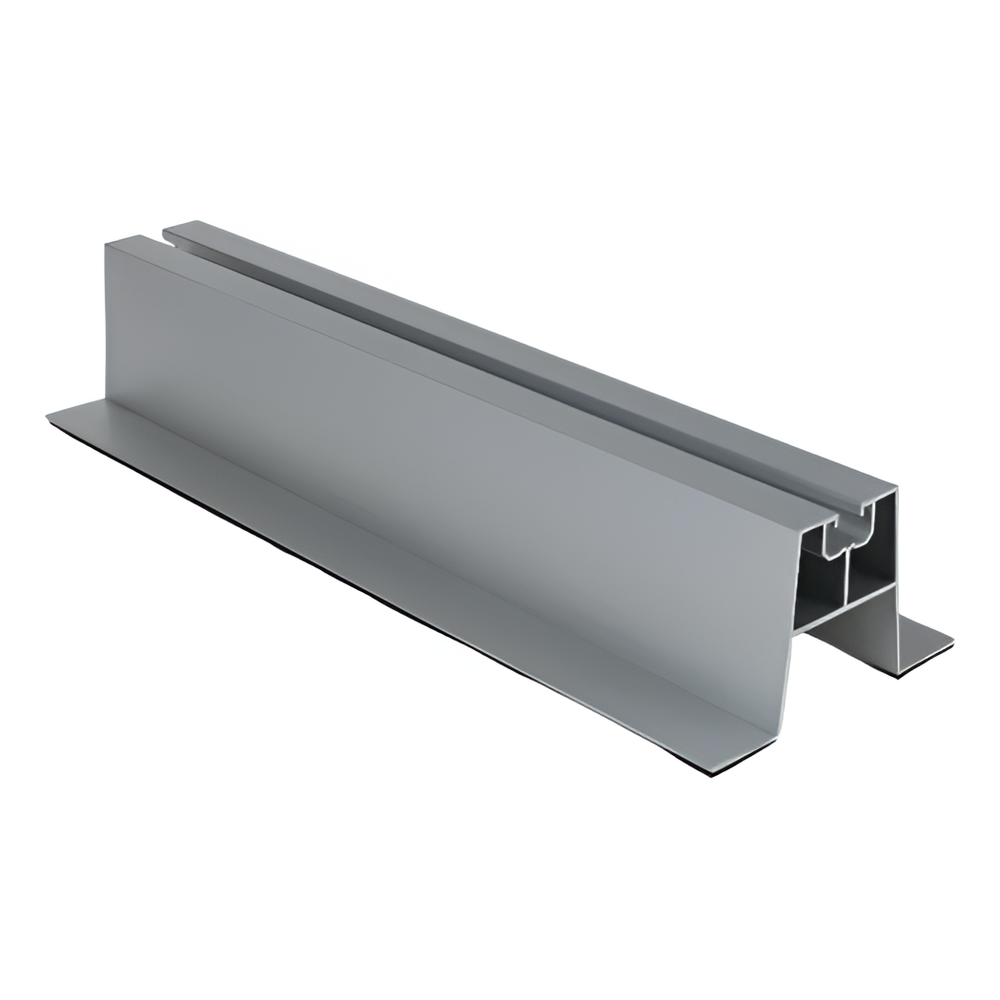

H-60 alumínium trapézlemez-híd 330 mm, EPDM tömítéssel – a profil perspektivikus nézete

Az alumínium H-60 trapézlemez-híd EPDM tömítéssel olyan szerkezeti elem, amely napelemmodulok trapézlemezzel fedett tetőkre történő közvetlen rögzítésére szolgál. A 60 mm magasságú profil megfelelő távolságot biztosít a panel és a tetőfelület között, ami lehetővé teszi a levegő szabad áramlását a modul alatt — a természetes hűtés növeli a rendszer hatásfokát és meghosszabbítja a panelek élettartamát. A híd közép- és végbilincsekkel működik együtt, amelyeket a sín felső csatornájához csúsztatható betéttel, menetes betéttel vagy kalapácsfejű csavarral rögzítenek. A rögzítő furatokat közvetlenül a tetőn készítik, ami teljes rugalmasságot biztosít a trapézlemez hullámosztásához való illesztésben. A profil talpán integrált EPDM tömítés védi a tetőfedést a sérülésektől, és biztosítja a tömítettséget a lemezzel való érintkezés helyén.

A montázscsapatok számára kiemelt előnyök

Közvetlen rögzítés trapézlemezre — további alszerkezet alkalmazása nélkül

A 60 mm magasság szellőzést biztosít a panel alatt, ami jobb modulhűtést és nagyobb energiahozamot eredményez meleg napokon

Korrózióálló 6060-as alumínium — hosszú távú, karbantartásmentes üzemeltetés

A csomagban lévő EPDM tömítés védi a lemezt és kizárja a beszivárgás kockázatát

Helyszínen fúrt furatok — teljes szabadság a tető hullámosztásához való illesztésben

A H-60 trapézlemez-híd keresztmetszetének műszaki rajza méretekkel: talp szélessége 100 mm, magasság 60 mm, felső csatorna 40 mm

A profil 100 mm talpszélességű és 40 mm felső rögzítőcsatornás keresztmetszete stabil bilincs-illeszkedést biztosít. A 1,5 mm falvastagság megőrzi a teherbírás és tömeg közötti optimális arányt. A 6060 alumínium alkalmas anodizálásra, ami szükség esetén további felületvédelmet és esztétikus kivitelt tesz lehetővé.

Videó a trapézlemez tetőn napelemmodulok rögzítésére szolgáló trapézlemez-hídról

Méretek

Keresztmetszet (szélesség × magasság)	100 × 60 mm
Hossz	330 mm
Falvastagság	1,5 mm
Felső csatorna szélessége	40 mm
Tömeg méterenként	1,199 kg/m

Anyag és kivitel

Anyag / ötvözet	6060-as alumínium
EPDM tömítés	igen — a profil talpán integrálva
Szín	ezüst (natúr alumínium)

Rögzítés és kompatibilitás

Rögzítőcsatorna / horonytípus	felső csatorna csúsztatható betéthez / menetes betéthez / kalapácsfejű csavarhoz
Tető / alapfelület típusa	trapézlemez tetők
Rögzítés módja	közép- és végbilincsek; helyszínen fúrt furatok

Egyéb paraméterek

Mennyiség csomagonként	1 db
