L típusú hajlított csavaros rögzítő (talpszelemen-horgony) M16 × 350 mm, fekete
termék nem elérhető
kívánságlistára
Leírás
L típusú hajlított csavaros rögzítő (talpszelemen-horgony) M16 × 350 mm, fekete
L típusú talpszelemen-horgony (hajlított horgonycsavar) M16 menettel és 350 mm hosszal, fekete kivitelben, védőbevonat nélkül. A rögzítő talpszelemenek és fa tetőszerkezeti elemek tartós rögzítésére szolgál betonfödémekben és vasbeton koszorúkban. Az L betű alakú, hajlított vég biztos beágyazódást nyújt a betonban, a menetes szár pedig anyával és alátéttel lehetővé teszi a talpszelemen leszorításának pontos szabályozását.
Felhasználás
- Talpszelemenek rögzítése vasbeton koszorúkban és betonfödémekben
- Fa tetőszerkezeti elemek rögzítése
- Fa szerkezetek csatlakoztatása beton alaphoz
- Talpfák és alátétgerendák beépítése a fedélszék alatt
A horgonyt a koszorú betonozásakor betonba ágyazzák – az L alakú hajlított vég tartósan beágyazódik a betontömegbe. A beton megkötése után a menetes szár függőlegesen kiáll a koszorú felületéből, így rá lehet helyezni a talpszelemenet, az alátétet és a leszorító anyát. Ez a kialakítás lehetővé teszi a leszorítás szabályozását a fa elem felszerelése után.
A rögzítő felépítése

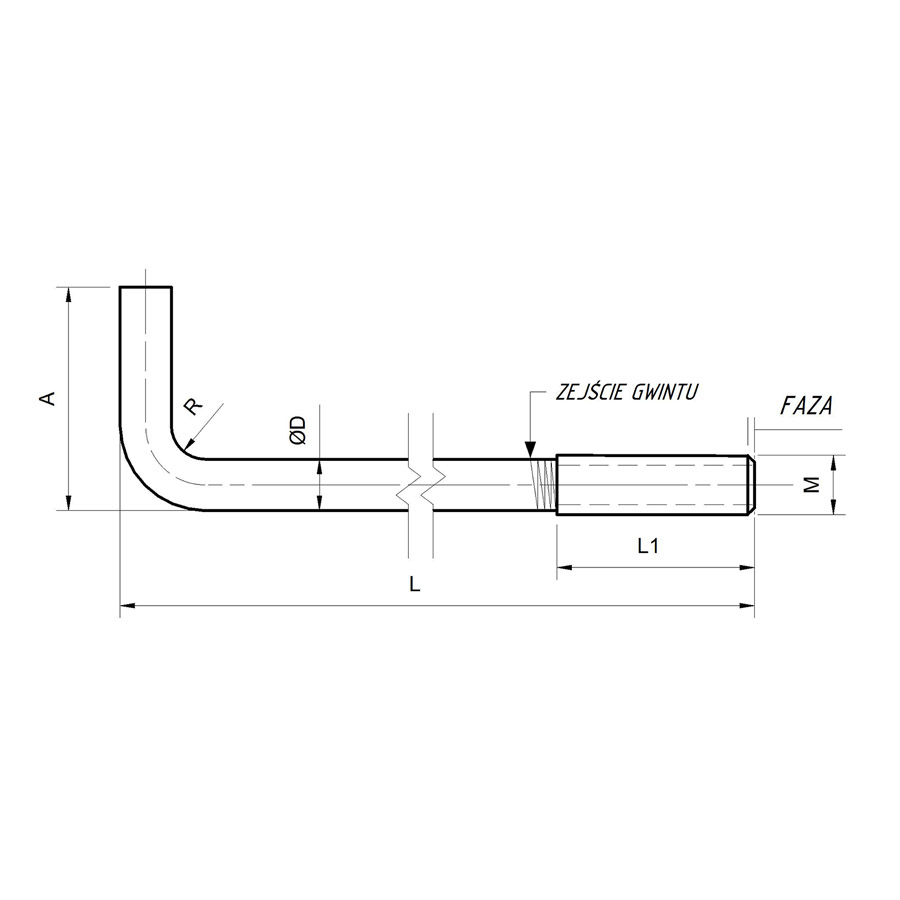

A műszaki rajz a horgony felépítését mutatja a legfontosabb méretek jelölésével: L – a szár teljes hossza, A – a hajlított szár hossza, ØD – a rúd átmérője, M – menet, L1 – a menetes rész hossza, R – hajlítási sugár. A szár végén lesarkítás található, amely megkönnyíti az anya felcsavarását.

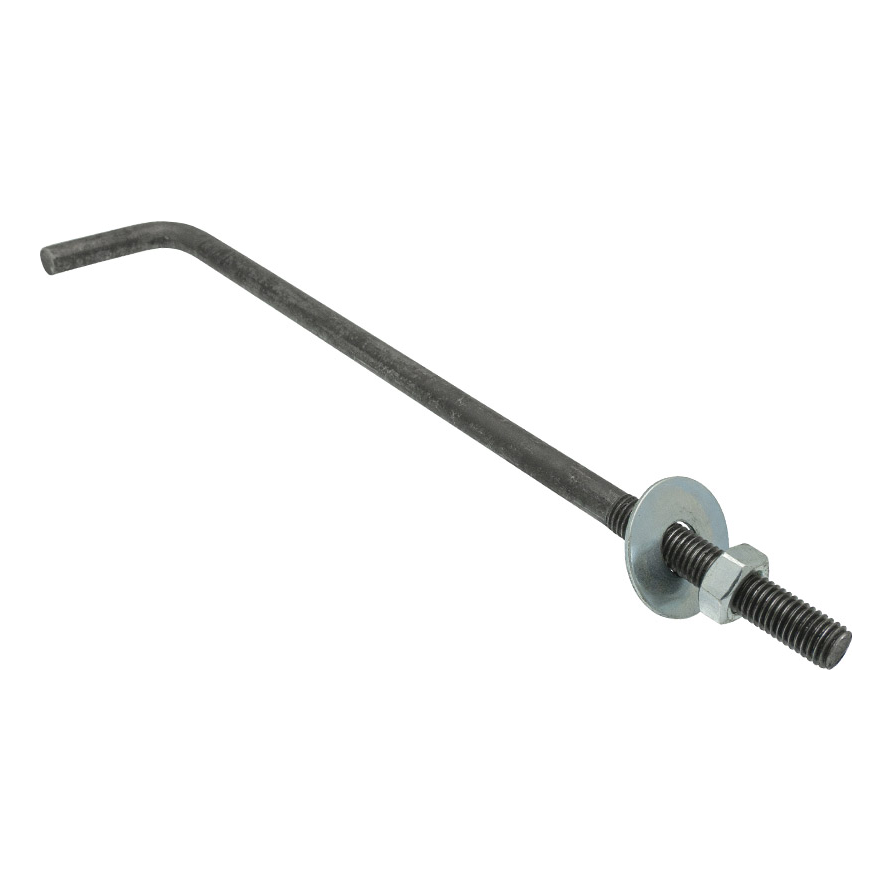

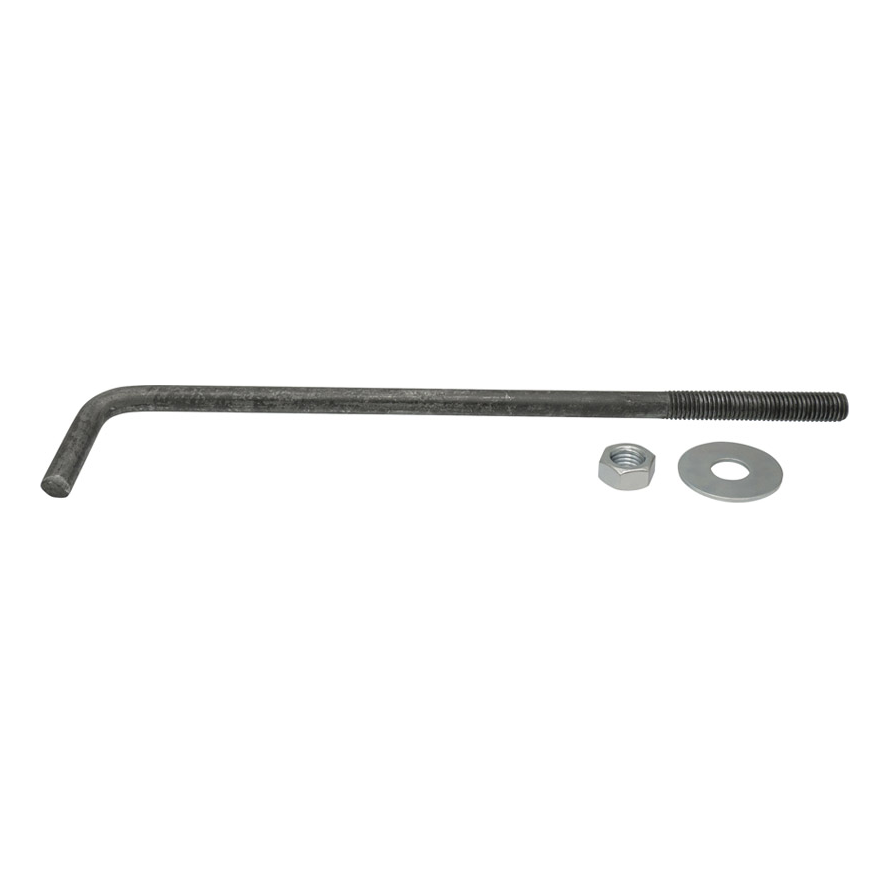

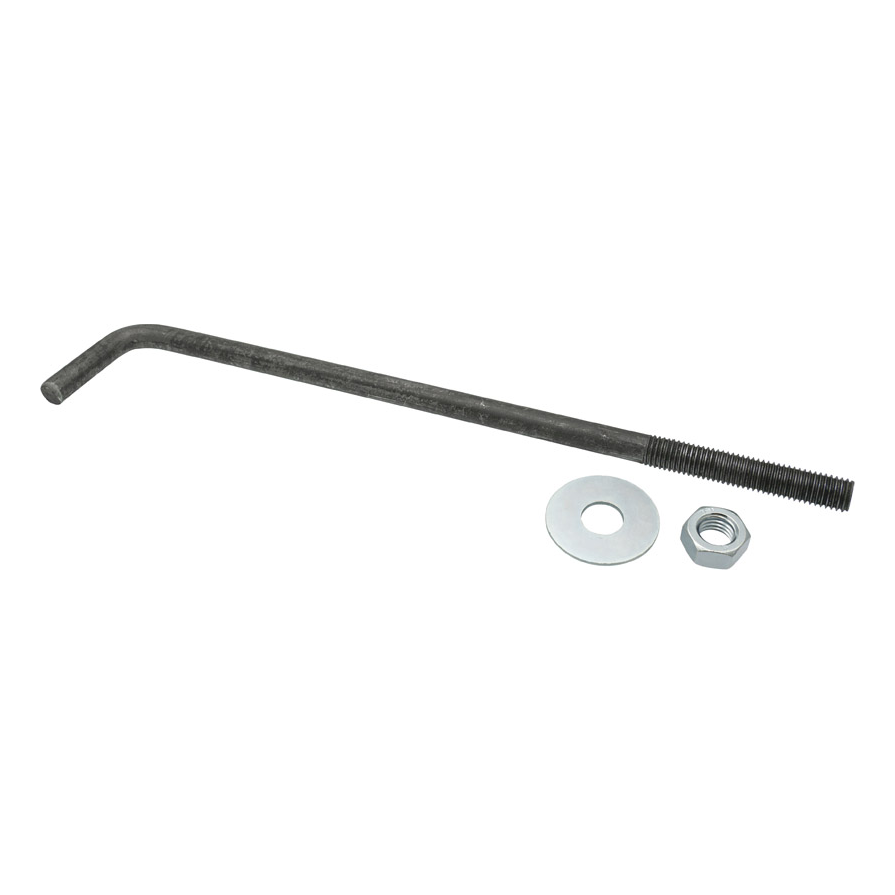

A horgonyhoz hatlapú anya és alátét tartozik, így azonnal beépíthető, további kötőelemek vásárlása nélkül. A fekete (bevonat nélküli) kivitel olyan alkalmazásokhoz készült, ahol a horgony védett környezetben dolgozik – a koszorúba betonozva, felülről a talpszelemennel védve.
Beépítés és működés
A koszorú betonozásakor a horgonyt függőlegesen helyezik el a zsaluzatban – a hajlított szár a betonba süllyed, és mechanikus horgonyként működik. A beton megkeményedése után a menetes szárra ráhelyezik a talpszelemenet (az előzetesen fúrt furaton keresztül), majd alátéttel és anyával leszorítják. Az M16 menet nagy leszorító erőt biztosít, amely nehéz tetőszerkezetekhez is megfelelő.
Műszaki adatok
| Kötőelem típusa | Koszorúgerenda-horgony (L-csavar) |
| Anyag | Acél |
| Menetfajta | M16 |
| Hossz [mm] | 350 |
| Bevonat | Fekete acél (bevonat nélkül) |
