PSG tartó önhordó tolókapu ráfutó fogantyújához 130×75 mm

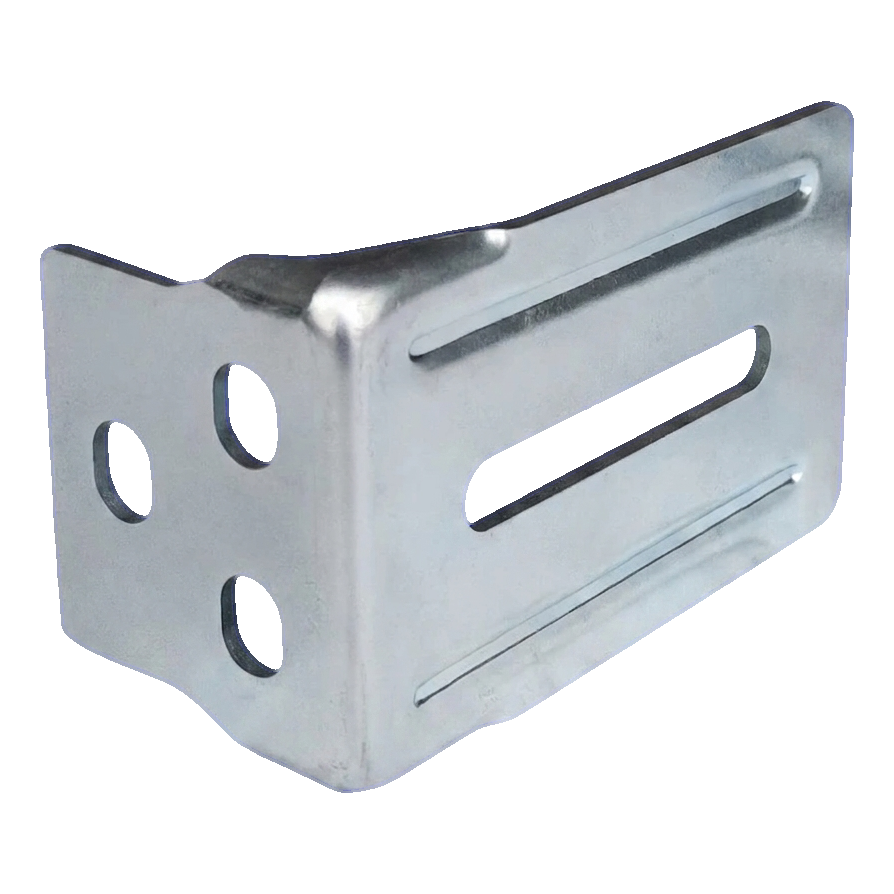

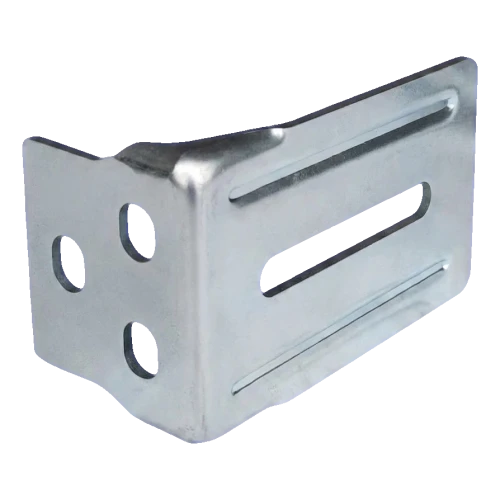

A PSG ráfutó fogantyú tartó egy acél szögvas, amely az oldalsó ráfutó foglalat szereléséhez készült önhordó tolókapukban. A 3 mm vastagságú acéllemezből készült szilárd konstrukciónak köszönhetően stabil és tartós rögzítést biztosít a ráfutó mechanizmusnak — amely kulcsfontosságú elem a tolókapu megfelelő zárásáért.
A tartó L alakú és babaleves (hosszúkás) furatokkal van ellátva mind a függőleges, mind a vízszintes kariman, ami lehetővé teszi a ráfutó fogantyú pozíciójának precíz beállítását szerelés közben. A függőleges falakon lévő kerek furatok további rögzítést szolgálnak. Ez a konstrukció lehetővé teszi a szerelő cégeknek a gyors szerelést beállítási korrekciós lehetőséggel anélkül, hogy új furatokat kellene fúrni.

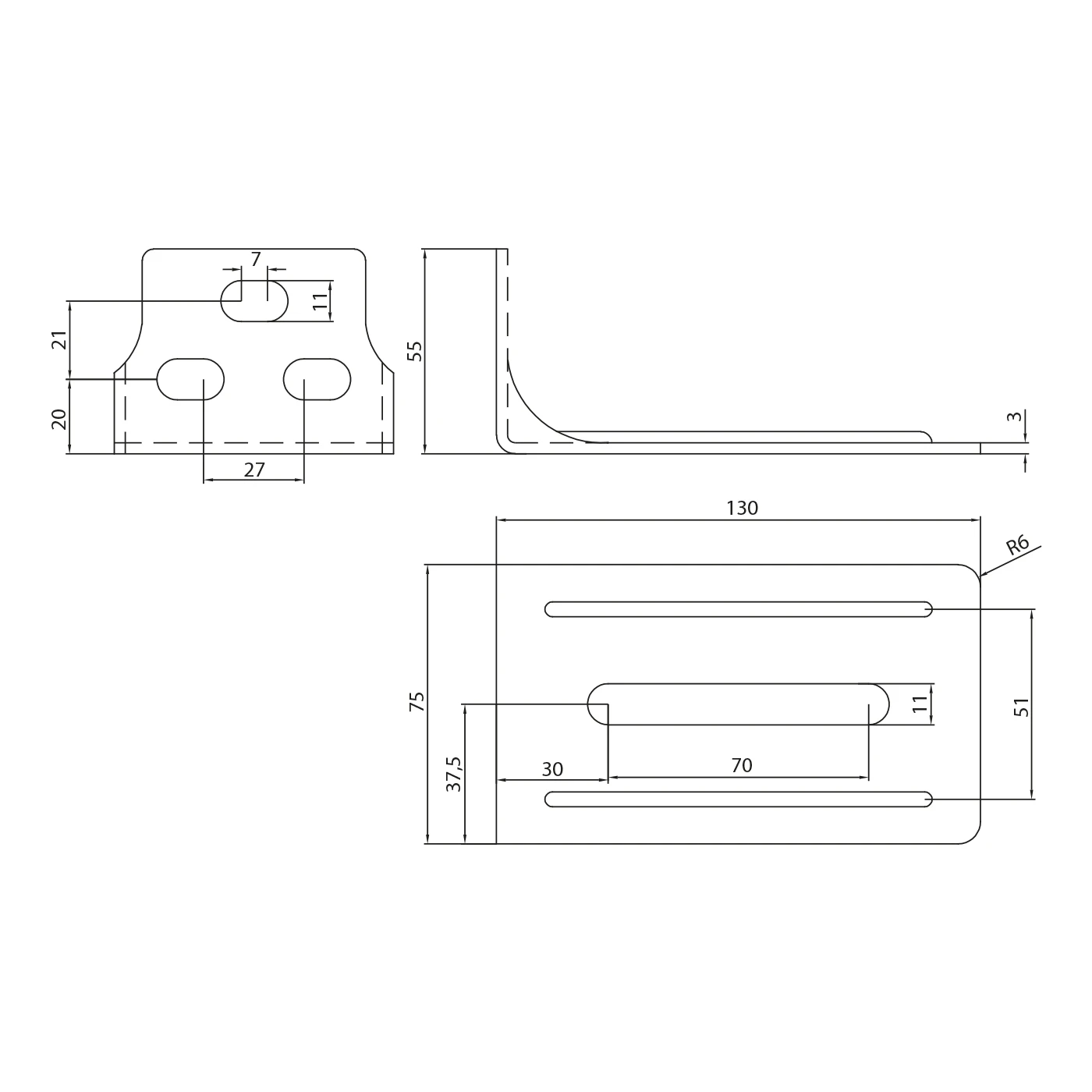

Méretek és műszaki specifikáció
- Vízszintes karima hossza (L): 130 mm
- Tartó szélessége: 75 mm
- Függőleges karima magassága (H): 55 mm
- Lemezvastagság: 3 mm
- Sarok lekerekítési sugár: R6
- Babaleves furatok (beállítási): 11 mm szélesség
- Középső hosszúkás furat hossza (vízszintes karima): 70 mm
- Hosszúkás furatok tengelyköze (vízszintes karima): 51 mm
- Furatok osztóköre (függőleges karima): 27 × 21 mm
- Anyag: horganyzott acél
- Súly: 0,28 kg
- EAN: 5901289670272
- Gyártó: PSG
Alkalmazás és szerelés
A tartót oldalról szerelik fel az oszlophoz vagy a kapu teherhordó szerkezetéhez. A kerek és babaleves furatokkal ellátott függőleges karima a tartó alaphoz történő csavarozását szolgálja, míg a vízszintes karimára kerül a ráfutó fogantyú (ráfutó foglalat). A hosszúkás babaleves furatok háromtengelyes beállítási lehetőséget biztosítanak, ami lehetővé teszi a ráfutó görgő pontos beállítását az önhordó tolókapu vezető sínéhez képest.
A PSG önhordó tolókapu rendszerhez dedikált elem — garantálja a teljes kompatibilitást a gyártó ráfutó fogantyúival.
