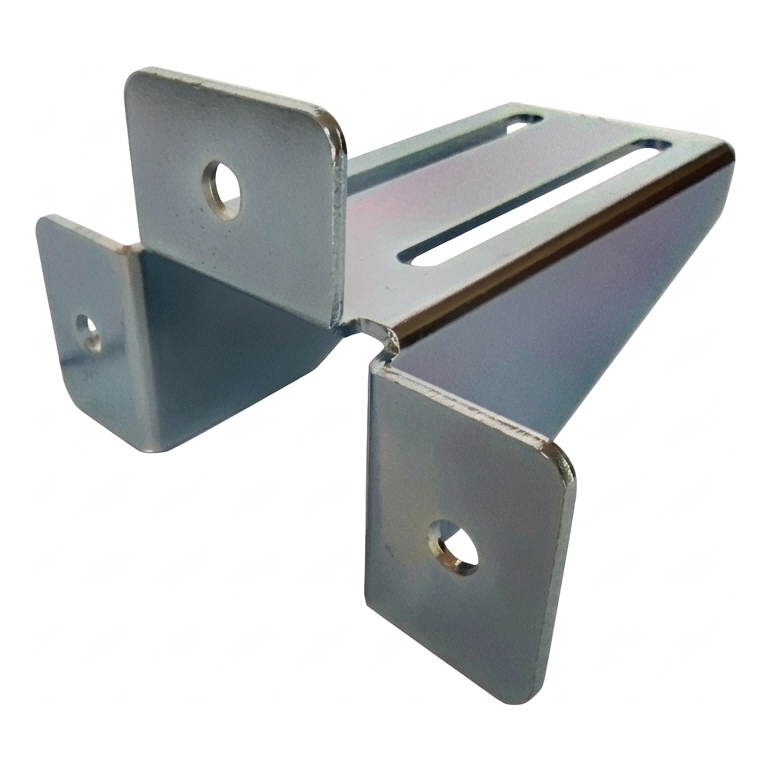

PSG tolókapu felhajtó tartó konzol – oldalsó szerelés, acél
A PSG felhajtó tartó konzol acél szerkezeti elem, amelyet az oldalsó felhajtó foglalat szerelésére tervezték önhordó tolókapukhoz. A 4 mm vastag acéllemez szilárd konstrukciójának és precíz szerelőfuratainak köszönhetően tartós és stabil rögzítést biztosít a görgős tartó oszlophoz vagy falhoz való rögzítéséhez. A termék lerövidíti a telepítési időt — a hosszúkás (bab alakú) furatok lehetővé teszik a pozíció beállítását újrafúrás nélkül.
A konzol nélkülözhetetlen elem a tolókapu rendszerekben, ahol a felhajtó tartót oldalról kell szerelni, nem felülről. Minden olyan helyen bevált, ahol az oszlop vagy fal szerkezete megköveteli a felhajtó foglalat eltávolítását a szerelési felülettől — a 175 mm-es kinyúlás biztosítja a megfelelő távolságot.

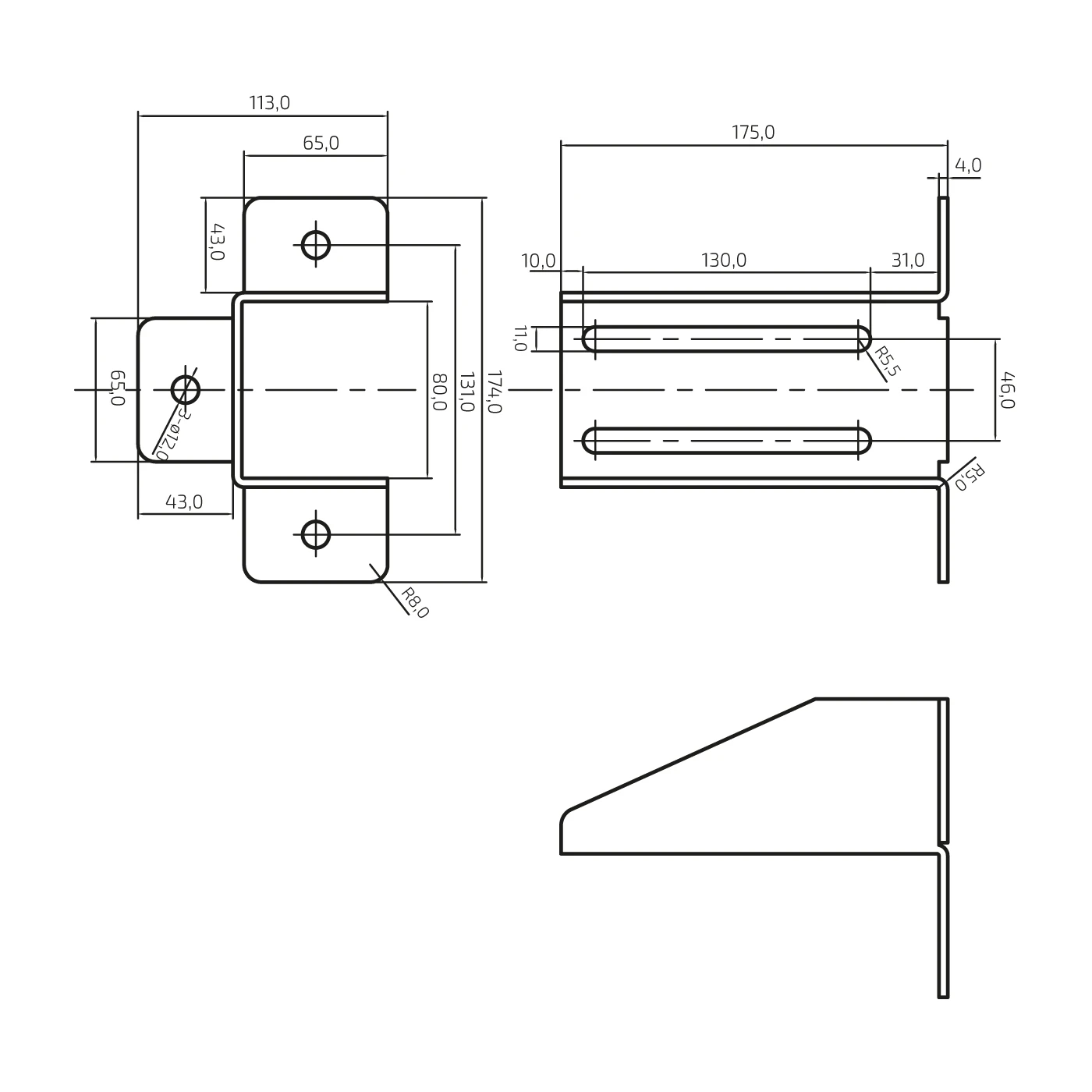

Gabaritméretek
- Teljes magasság: 174 mm
- Teljes szélesség: 113 mm
- Hossz (kinyúlás a faltól): 175 mm
- Testmagasság: 80 mm
- Lemezvastagság: 4 mm
- Tömeg: 1,156 kg
Szerelő és állító furatok
- Szerelőfuratok: 3 × ⌀12 mm (oldalsó karimákon)
- Szerelőfuratok osztása (függőleges): 131 mm
- Hosszúkás furatok (bab alakú): hossz 130 mm, szélesség 11 mm
- Bab alakú furatok osztása (függőleges): 46 mm
- Babtól az első élig való távolság: 10 mm
- Babtól a hátsó élig való távolság: 31 mm
- Bab lekerekítési sugara: R5,5
Rögzítő karimák
- Oldalsó karimák méretei: 65 × 43 mm
- Elülső karima méretei: 65 × 43 mm
- Élek lekerekítési sugara: R8
- Hajlítási sugár: R5
Anyag és azonosítási adatok
- Anyag: acéllemez
- Gyártó: PSG
- EAN: 5903313203593
A konzol alkalmas acél és beton oszlopokra való szereléshez egyaránt. A hosszúkás furatok lehetővé teszik a felhajtó foglalat pozíciójának precíz vízszintes beállítását, ami különösen hasznos a kapu tengelyének korrigálásánál az oszlopok beszerelése után. A karimákon található három ⌀12 mm-es kör alakú furat biztosítja az elem megbízható rögzítését az alapzathoz.
