PV szerelőprofil összekötő elem, alumínium, 100 mm – U-profil 25×45×25

Elérhetőség: Raktáron (nagy mennyiség)

Kézbesítés: 6 munkanapok

Súly: 0.06 kg

Ár/ db.: 246,00 Ft 246.00

tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

Nettó ár/ db.: (194,00 Ft)

nem tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

* Csomagolási lehetőségek:

Darab
Csomag: 200 Darab
Csomag: 5000 Darab
Csomag: 10000 Darab

mennyiség db.

Összesen:

termék nem elérhető

kívánságlistára

* - Kötelező mező

Értékelés:

4.33333

Gyártó: -

Termékkód: PV-18-01

ajánlás ismerősnek

Leírás

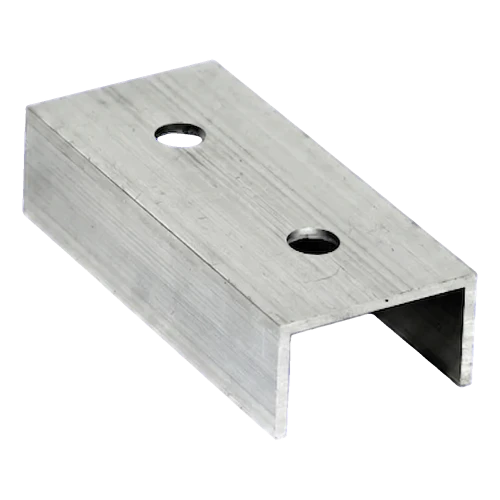

PV szerelőprofil összekötő elem, alumínium, 100 mm – U-profil 25×45×25

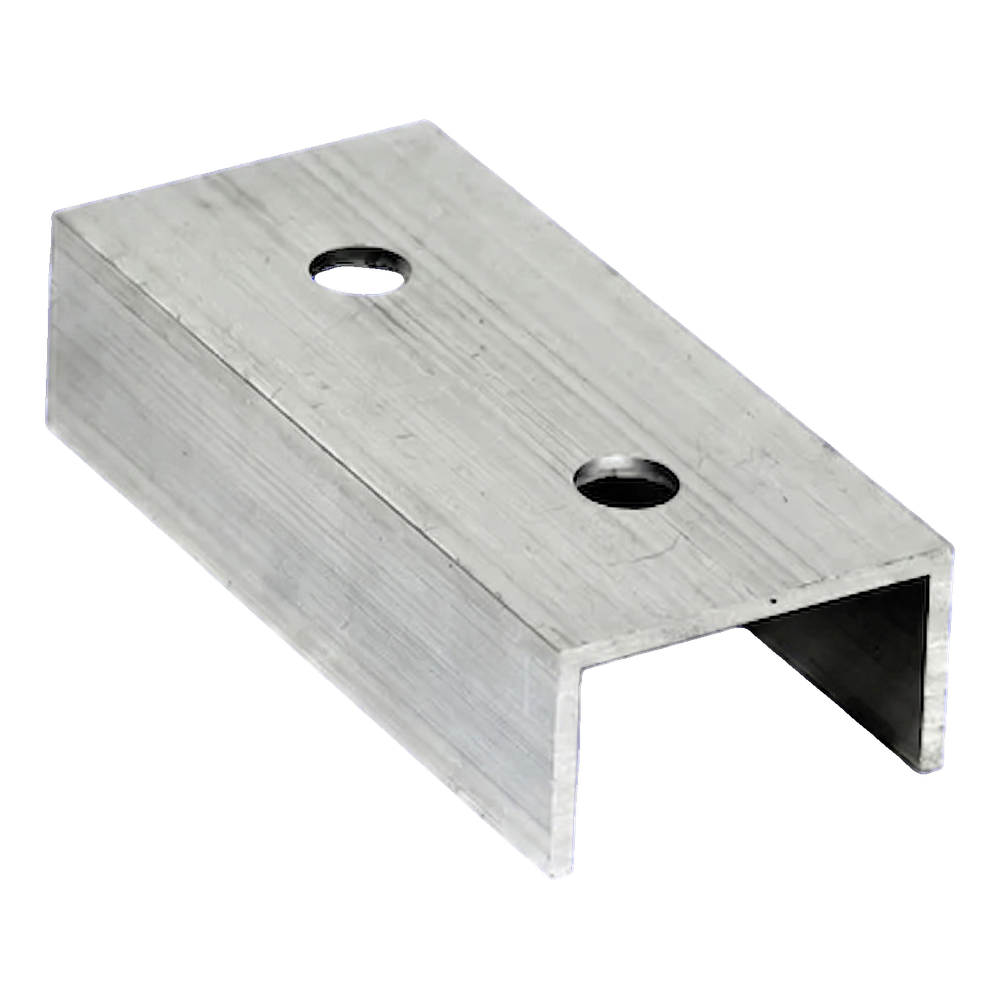

PV szerelőprofil összekötő elem, alumínium, 100 mm – izometrikus nézet

A 100 mm-es szerelőprofil összekötő elem egy kompakt, U-profil kialakítású szerkezeti elem, amelyet napelemes rendszerek szerelőprofiljainak toldására terveztek. 6060-as alumíniumból készül, ötvözve a könnyű súlyt a magas korrózióállósággal – többéves időjárási hatásoknak való kitettség esetén sem igényel további korrózióvédelmet. A pontosan elhelyezett szerelőfuratok biztos csavaros kötést biztosítanak a profilok között, az U-profil kialakítás pedig stabil illeszkedést garantál a szabványos szerelősínekben. Az összekötő elem fekete eloxált kivitelben is elérhető, amely további védelmet nyújt a környezeti hatások ellen, és esztétikus megjelenést biztosít sötét tetőkön.

Előnyök a szerelőcsapat számára

6060-as alumínium — természetes korrózióállóság, további védőbevonatok alkalmazása nélkül

U-profil kialakítás, amely illeszkedik a szabványos PV szerelősínekhez — az összekötő elem közvetlenül a profilba csúsztatható, további pozicionálás nélkül

Az elem nagyon alacsony tömege — minimális szerkezeti terhelés és kényelmes szállítás

A szerelőfuratok gyors csavaros kötést tesznek lehetővé, további megmunkálás nélkül

Fekete eloxált változat is elérhető sötét tetőfedéseken történő telepítéshez

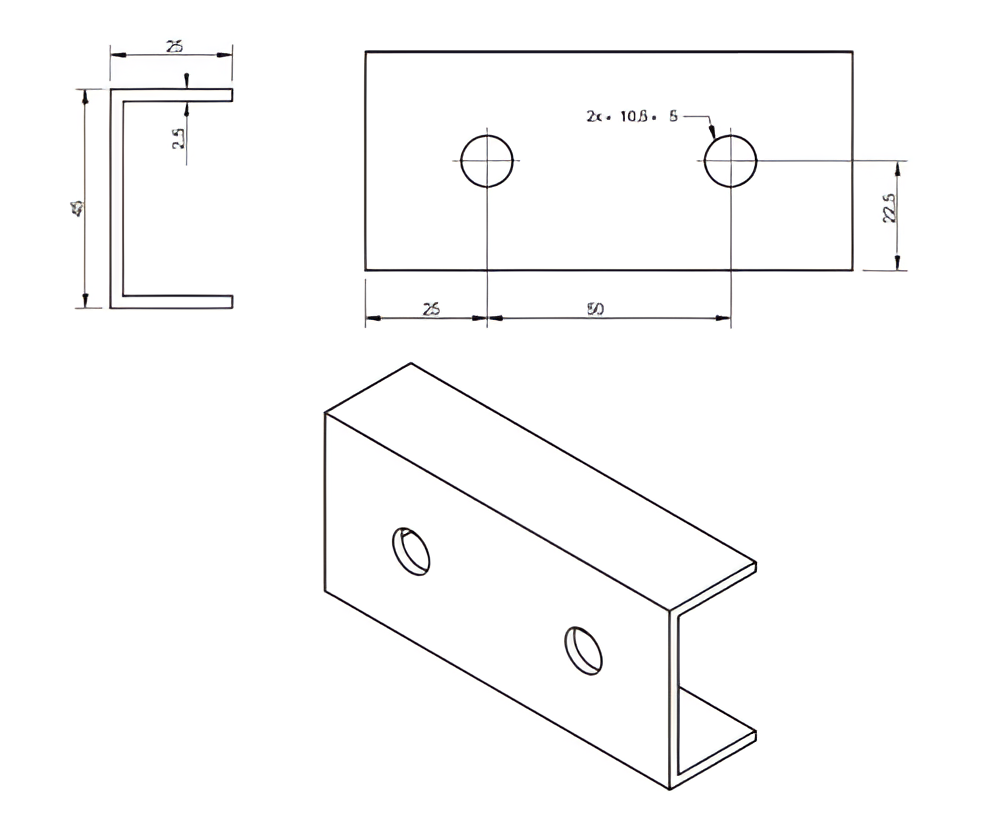

PV szerelőprofil összekötő elem 100 mm – műszaki rajz három nézettel

A műszaki rajz az összekötő elem három nézetét mutatja: az U-profil keresztmetszetét a falvastagság feltüntetésével, a felülnézetet a szerelőfuratok elhelyezkedésével, valamint a kész elem izometrikus nézetét. A furatok szimmetrikus elrendezése egyenletes terheléselosztást biztosít a kötés teljes hossza mentén.

Videó a PV szerkezet szerelőelemeiről

Videó a napelemes szerkezet szereléséről

Műszaki paraméterek

Elem típusa	profil összekötő elem (U-profil)
Hossz / állítási tartomány	100 mm

Méretek

U-profil	25×45×25 mm
Falvastagság	2,5 mm
Furatátmérő	10,5 mm
Furatok száma	2
Furatosztás	50 mm

Anyag és felület

Anyag	6060-as alumínium
Bevonat / korrózióállóság	természetesen korrózióálló; fekete eloxált változat is elérhető

Egyéb paraméterek

Tömeg	0,06 kg
