Synerga Balus 1 – PV szerelőkészlet erkélykorláthoz
Synerga Balus 1 egy komplett szerelőkészlet, amely lehetővé teszi napelemek rögzítését erkély-, teraszkorláton vagy más korláton. A H17 rozsdamentes acél és a 6060-as alumínium alkalmazásának köszönhetően a szerkezet könnyű, tartós és időjárásálló. A készlet legfeljebb 1052 mm magasságú PV modulokhoz készült, és a panel dőlésszöge 10°.
A tartó modern, minimalista megjelenése biztosítja, hogy a felszerelt panel harmonikusan illeszkedjen az épület homlokzatához. Ideális megoldás társasházi építkezésekhez és mindenhová, ahol a PV rendszer tetőn vagy talajon történő telepítése nem lehetséges.
Műszaki paraméterek
- Maximális PV panelméret: 1052 mm
- Panel dőlésszöge: 10°
- Tartók anyaga: 1.4016/H17 rozsdamentes acél, vastagsága 5 mm
- 65×65-ös szögvasak anyaga: 1.4016/H17 rozsdamentes acél
- Kötőelemek és profilok anyaga: 6060-as alumínium
- Szerelőprofilok: 40×40×1040 mm
- Tömítés: EPDM 80 cm

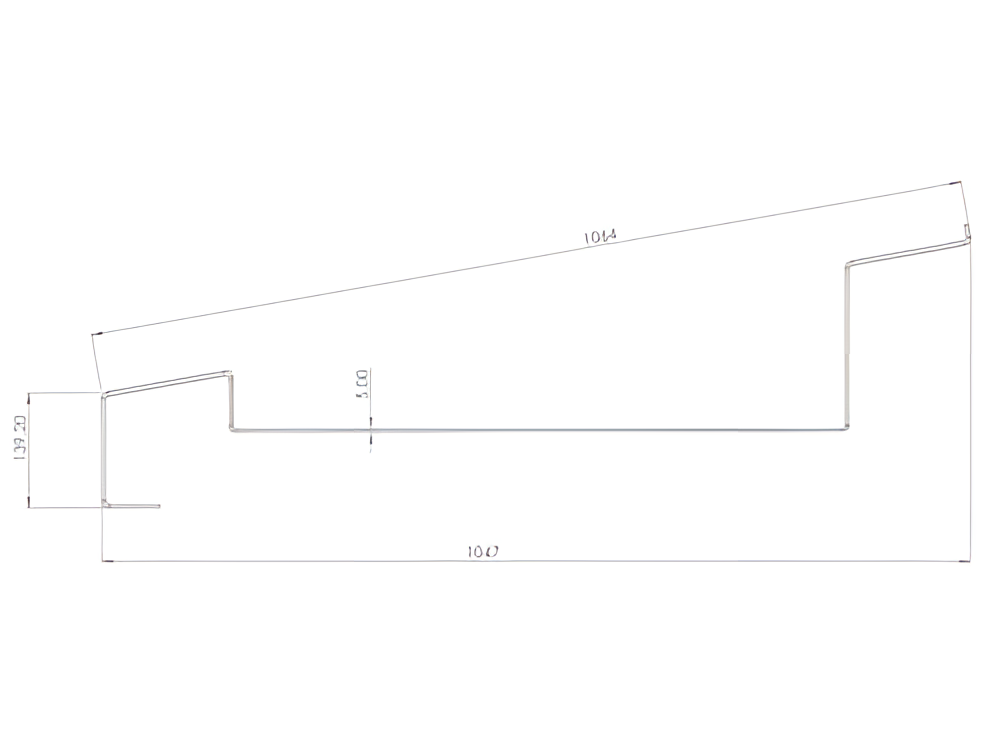

- Tartóelem méretei: hossz 1000 mm, ferde él 1014 mm, mélység 139,20 mm, vastagság 3 mm
- Csomag súlya: 6,75 kg
- Csomag méretei: 114 × 36 × 7 cm

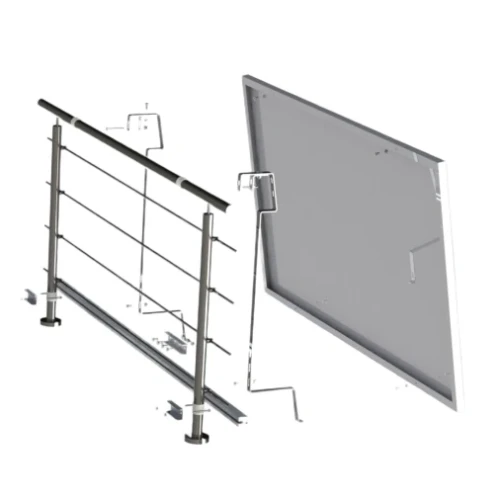

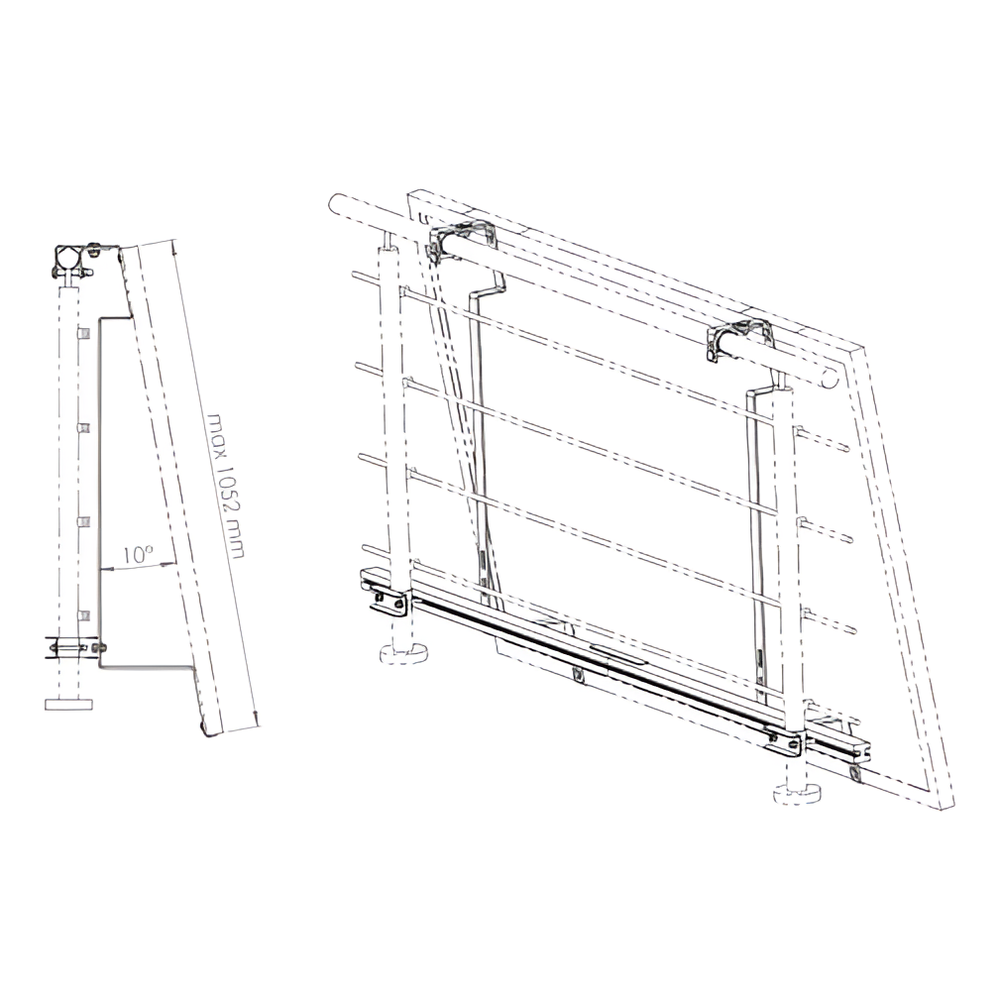

Szerelési vázlat és szerkezeti nézet

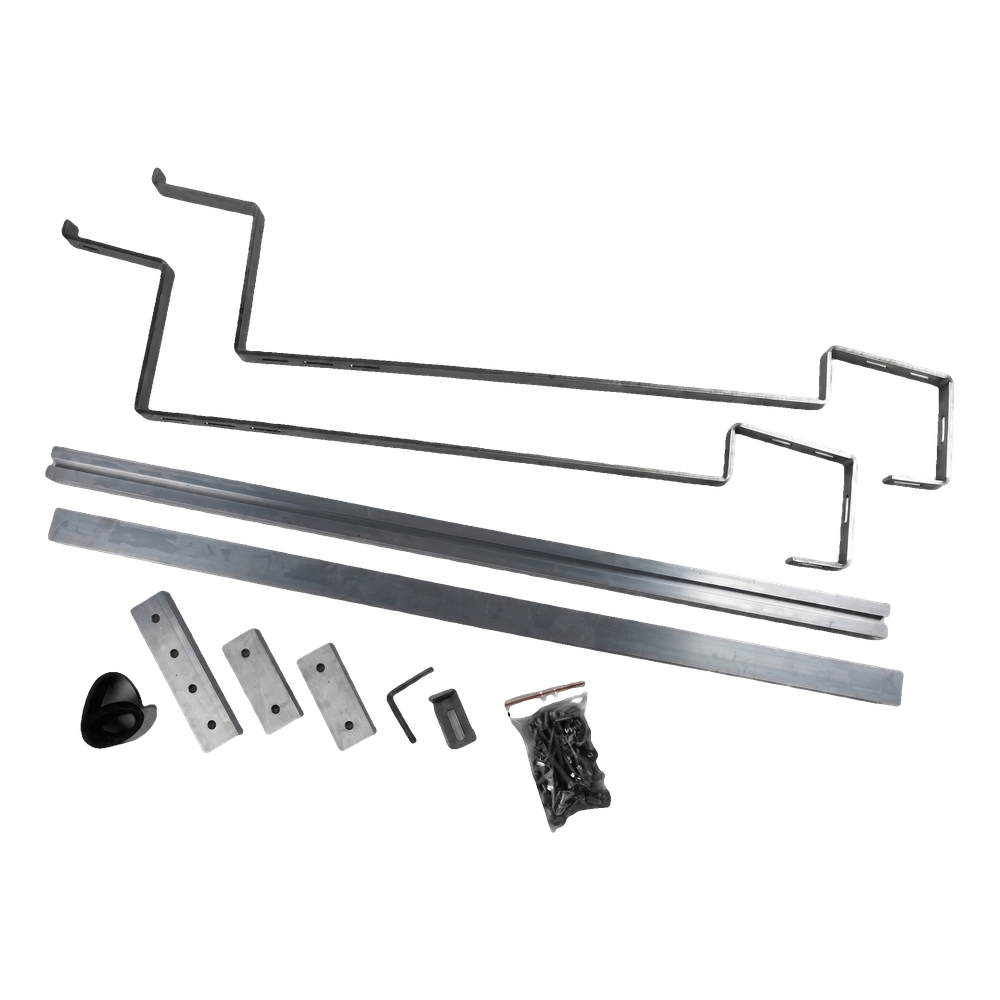

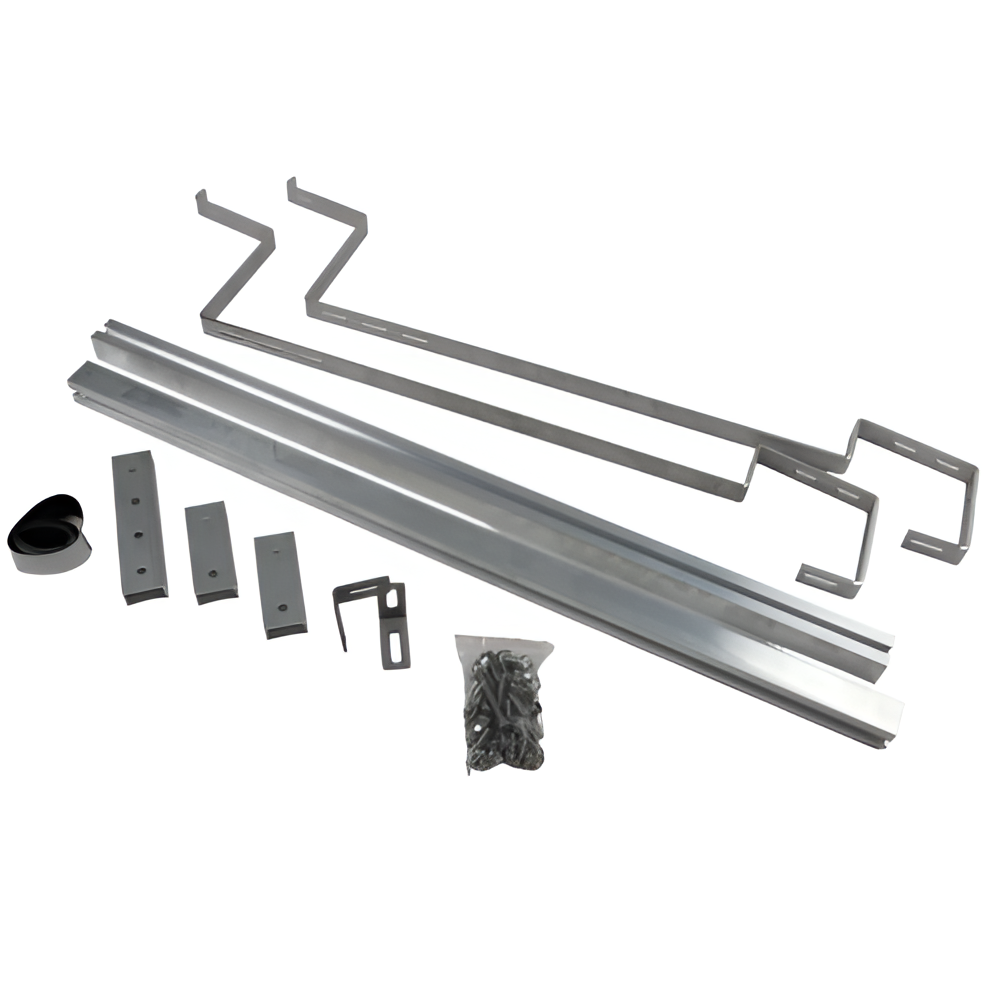

A készlet tartalma
A készlet tartalmaz két napelemtartót, 40×40×1040 mm méretű szerelőprofilokat, 0,8 m EPDM tömítést, valamint a panel korlátra történő rögzítéséhez szükséges csavarokat, anyákat és kötőelemeket.

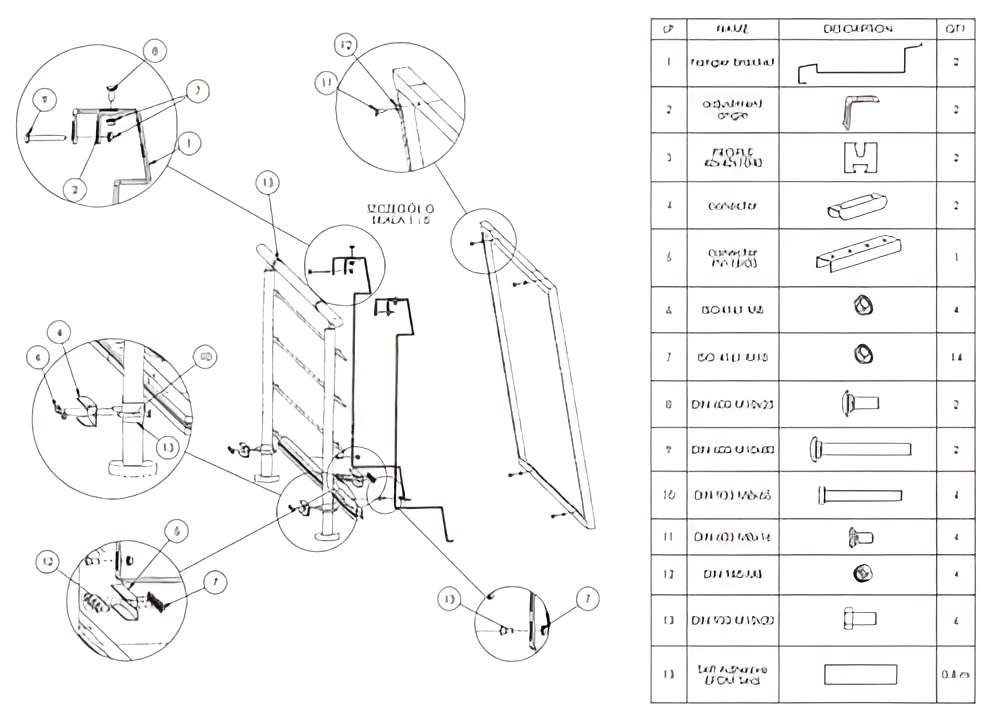

Balus 1 készlet alkatrészlistája
| Sorszám | Megnevezés | Mennyiség |
|---|---|---|
| 1 | Keret tartó | 2 |
| 2 | Sarokcsatlakozó | 2 |
| 3 | Műanyag betét | 2 |
| 4 | Kötőelem | 2 |
| 5 | Kötőelem tartó | 1 |
| 6 | M6 anya | 4 |
| 7 | M8 anya | 14 |
| 8 | M6×20 csavar | 2 |
| 9 | M8×40 csavar | 2 |
| 10 | 8×40 dübel | 4 |
| 11 | M4×10 csavar | 4 |
| 12 | M4 anya | 4 |
| 13 | M8×20 csavar | 6 |
| 14 | Öntapadó EPDM szalag | 0,4 m |
Anyagspecifikáció
Műszaki specifikáció
| Paraméter | Érték |
|---|---|
| Maximális PV panelméret | 1052 mm |
| Dőlésszög | 10° |
| Tartók anyaga | 1.4016/H17 rozsdamentes acél |
| 65×65-ös szögvasak anyaga | 1.4016/H17 rozsdamentes acél |
| Kötőelemek és profilok anyaga | 6060-as alumínium |
| Szerelőprofilok | 40×40×1040 mm |
| Tartók – hossz | 1047 mm |
| Tartók – vastagság | 5 mm |
| EPDM tömítés | 80 cm |
| Csomag súlya | 6,75 kg |
| Csomag méretei | 114 × 36 × 7 cm |
Felhasználás
A Balus 1 készlet erkélykorlátokra történő felszerelésre készült. Kifejezetten társasházi építkezésekhez és olyan épületekhez ajánlott, ahol a hagyományos, tetőn vagy talajon telepített napelemes rendszer kialakítása nem lehetséges. Minden elem korrózióálló anyagból készült, ami hosszú távú és biztonságos rögzítést garantál a panel számára külső körülmények között is.

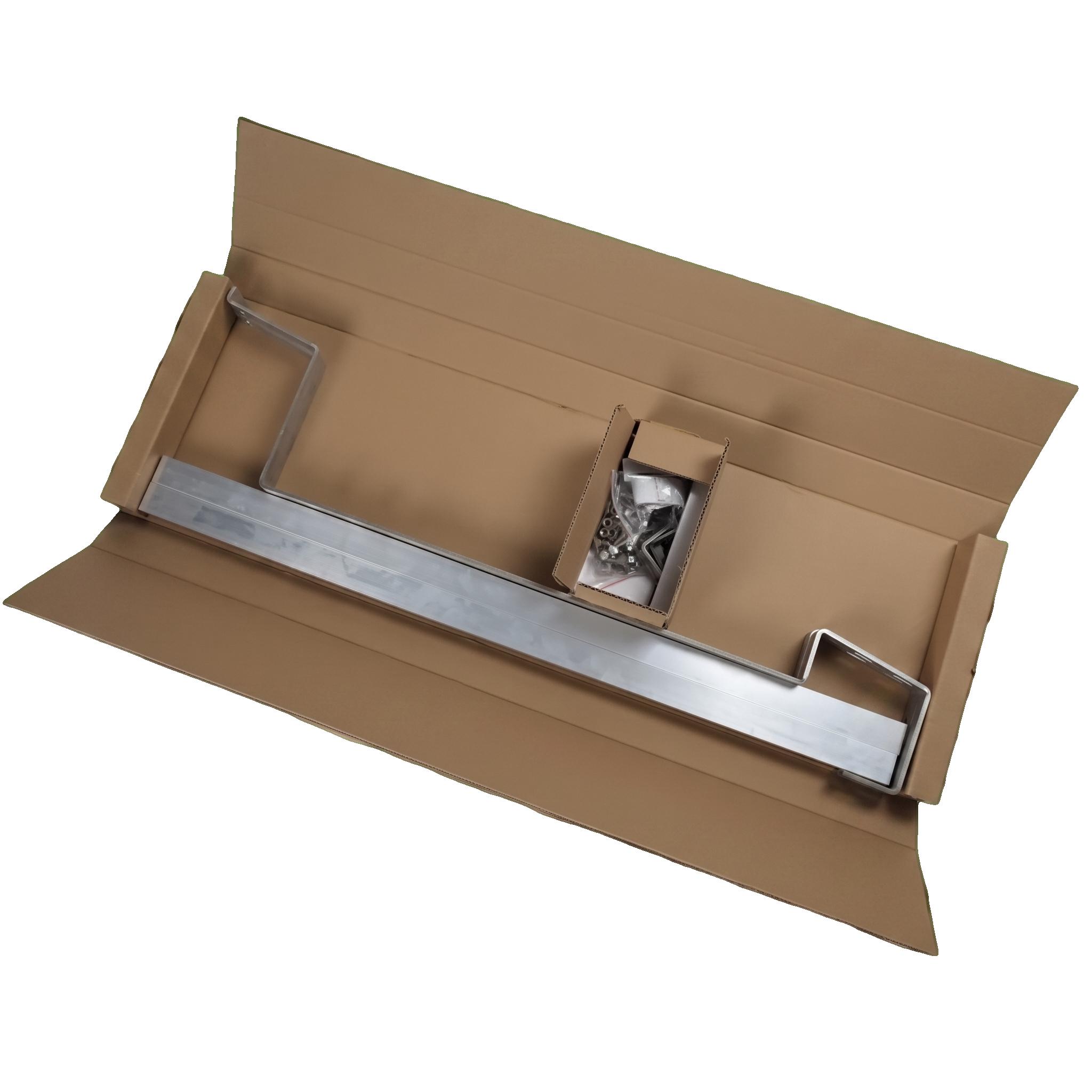

Csomagolás és logisztika
A készlet kompakt kartondobozban kerül kiszállításra, melynek méretei 114 × 36 × 7 cm, súlya pedig 6,75 kg, ami megkönnyíti a tárolást és a szállítást. Az összes szerelőelem — tartók, profilok, kötőelemek, csavarok és tömítés — gondosan becsomagolva, egyetlen küldeményben érkezik.
