Trapéz alumínium PV hídprofil EPDM tömítéssel H70 L330 trapézlemezhez
termék nem elérhető
kívánságlistára
0
Leírás

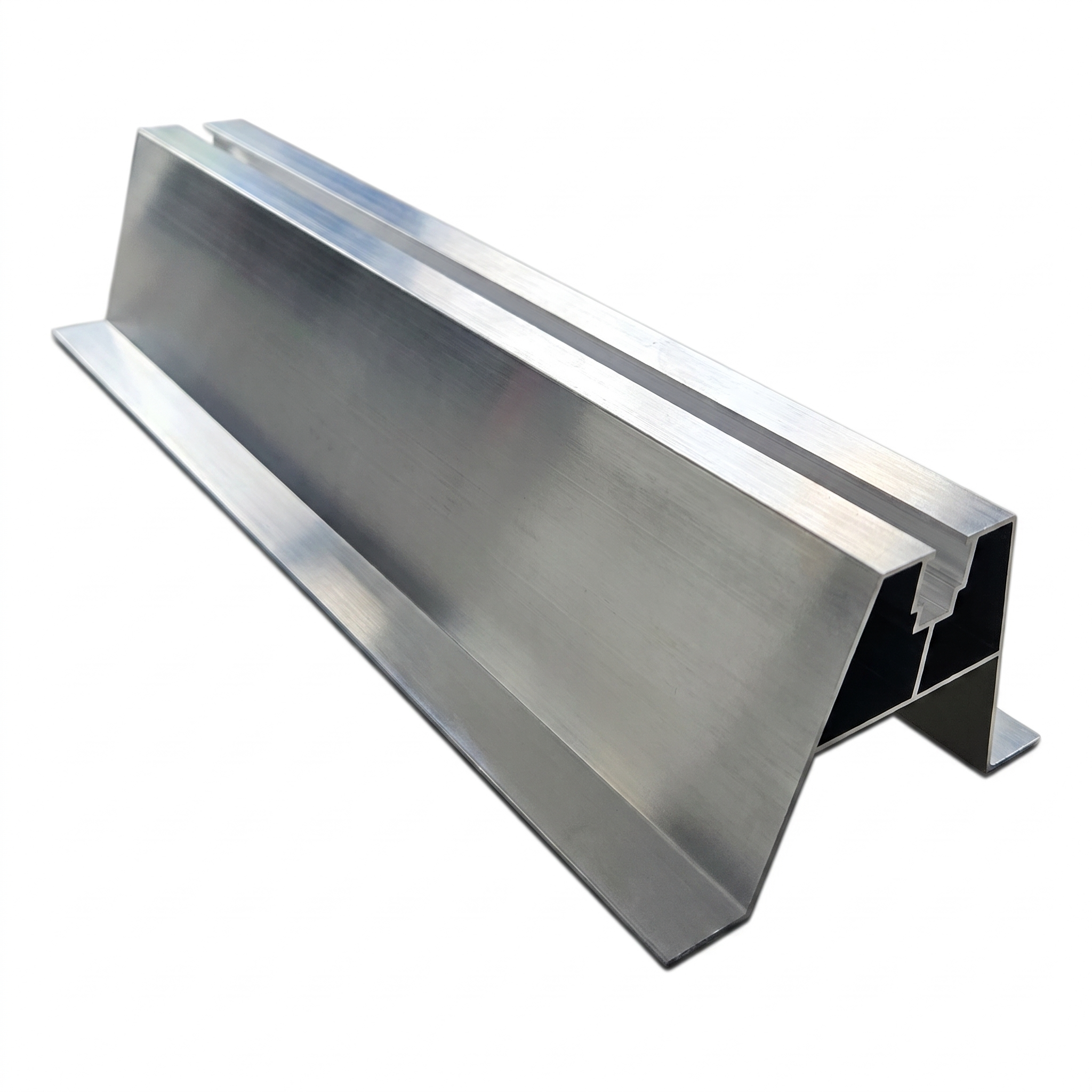

Alumínium PV trapéz híd EPDM H70 L330 trapézlemez tetőhöz
Alumínium trapéz híd H70 L330 egy tartós szerelési profil, amely trapézlemezzel fedett tetőkre készült fotovoltaikus rendszerek telepítéséhez. A 2 mm vastag EPDM tömítésnek köszönhetően biztonságos és stabil illeszkedést biztosít az alapfelülethez, kiküszöbölve a mikrorezgések és a lemezfelület sérülésének kockázatát. A kész elem lerövidíti a szerelési időt, és minden tetőn egyenletes ismételhetőséget garantál.
A profil alumíniumból készült, Standard kivitelben (védő eloxálás). A trapéz keresztmetszetű, középső vezető csatornával ellátott szerkezet lehetővé teszi a csavarral vagy önfúró csavarral történő biztonságos rögzítést, és nagy teherbírást biztosít csupán 0,357 kg-os saját tömeg mellett.
Alkalmazás
- PV szerelősínek rögzítése trapézlemez tetőkön
- A trapézprofil kompenzálása – a híd egyenletesen osztja el a nyomást a lemez hullámain
- Önfúró csavarokkal vagy EPDM alátéttel ellátott csavarokkal való együttműködés
Termékparaméterek
- Hossz: 330 mm
- Magasság: 70 mm
- Profilanyag: alumínium
- Kivitel: Standard (védő eloxálás)
- Tömítés: EPDM 2 mm
- Tömeg: 0,357 kg
Méretek és műszaki adatok
- Hossz (L): 330 mm
- Magasság (H): 63 mm (profilméret: 70 mm a keresztmetszetrajz szerint)
- Felső rész szélessége: 40 mm
- Talpszárnyak szélessége: 26,63 mm (bal és jobb)
- Talpszárnyak belső távolsága: 62,74 mm
- Dőlt falak szöge: 14°
- Falvastagság: 1,2–1,5 mm
- Felső fal vastagsága: 1,3 mm
- Vezető csatorna – nyílásszélesség: 9 mm, mélység: 16 mm
- Meg nem határozott sugarak: R0,25
A precízen megtervezett trapéz keresztmetszet belső merevítő keresztbordával és középső vezető csatornával garantálja a profil merevségét és a rögzítőelemek könnyű pozicionálását.
