Trapézos alumínium konzol H100 L330 EPDM 2 mm tömítéssel PV telepítéshez
termék nem elérhető
kívánságlistára
0
Leírás

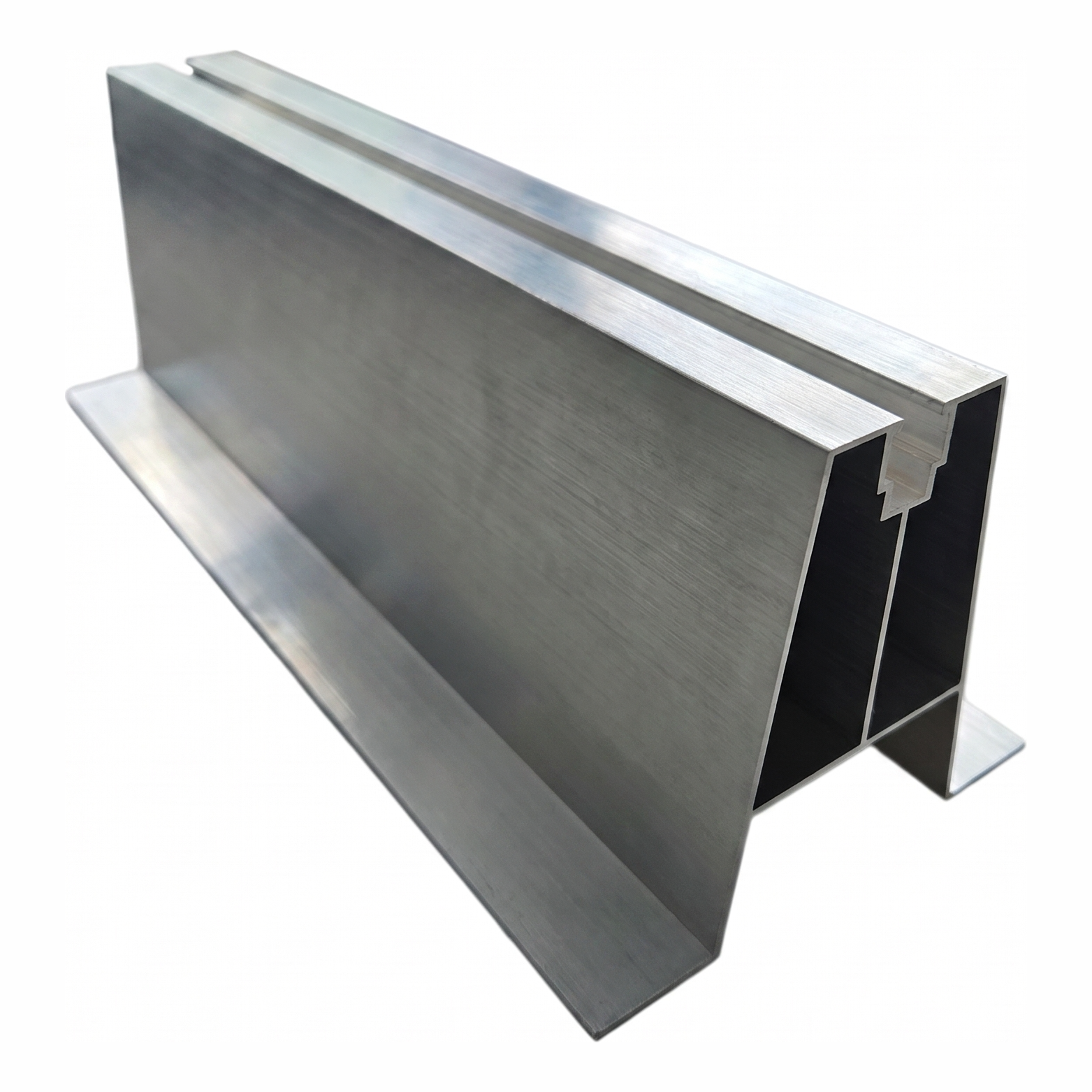

Alumínium trapéz híd H100 L330 EPDM 2 mm tömítéssel PV rendszer szereléshez
Az alumínium trapéz híd H100 L330 egy kész tetőadapter, amelyet trapézlemezzel fedett tetőkre szerelt fotovoltaikus konstrukciók rögzítéséhez terveztek. A gyárilag beépített 2 mm vastag EPDM tömítésnek köszönhetően a híd szorosan illeszkedik a lemez hullámára, megszüntetve a szükségét az utólagos tömítésnek, és jelentősen felgyorsítva a szerelést.
A profil alumíniumból készült, szabványos anódos felületkezeléssel, amely magas korrózióállóságot és hosszú élettartamot biztosít külső körülmények között. A trapéz alakú keresztmetszet tökéletesen igazodik a népszerű tetőlemezek geometriájához – a híd stabilan támaszkodik a hullámok gerincére, és egyenletesen terheli a tető alszerkezetét.
A profil felső részén egy szerelési csatorna található 9 mm szélességű nyílással és 16 mm mélységgel, amely lehetővé teszi a szerelősínek vagy szorítók gyors rögzítését horgoscsavarok vagy T-anyák segítségével. Ez a megoldás rugalmas pozicionálást tesz lehetővé a PV konstrukció elemei számára, anélkül hogy további furatok fúrása szükséges lenne.

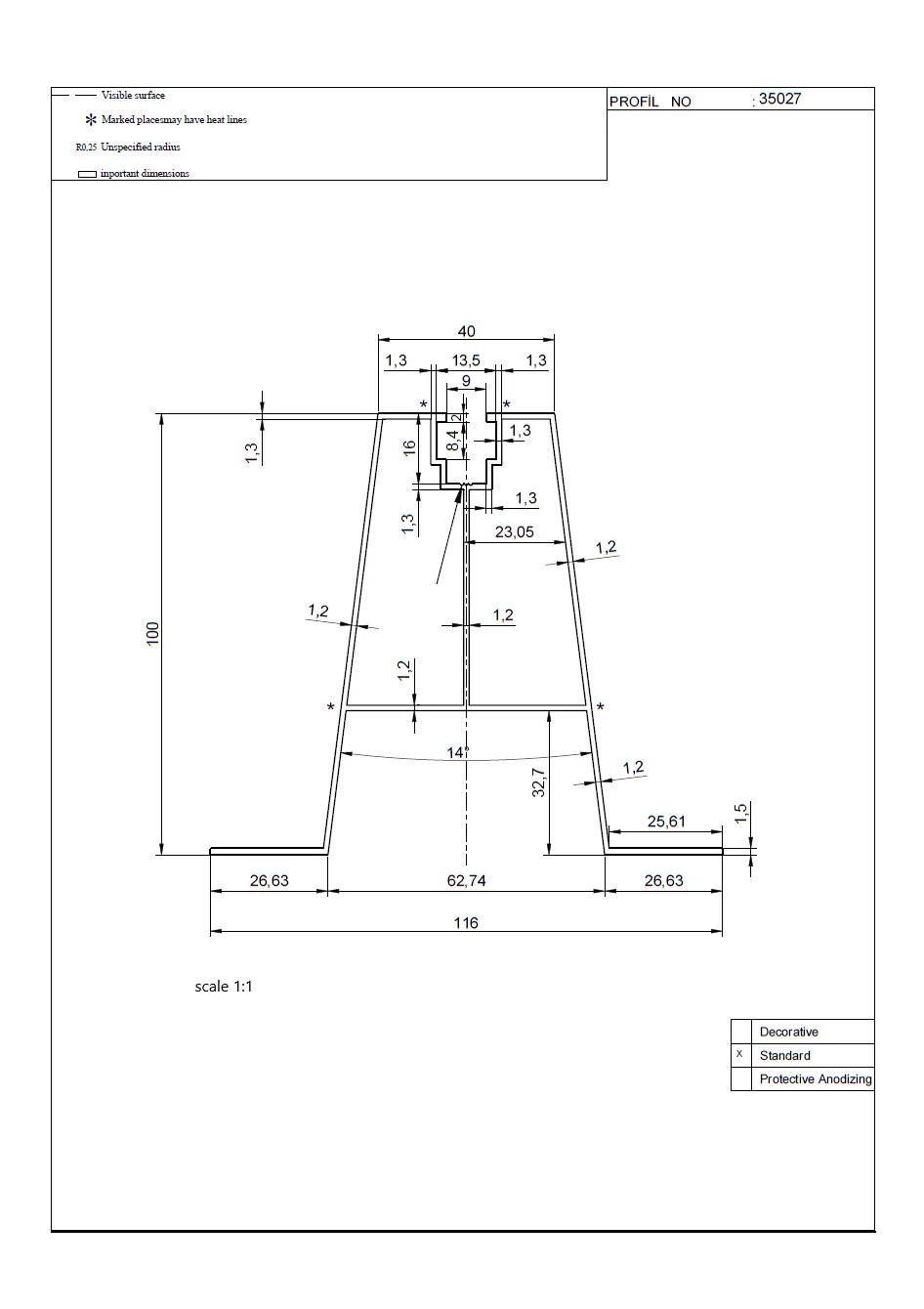

A profil méretei és geometriája
- Híd hossza: 330 mm
- Teljes magasság: 100 mm
- Az alap teljes szélessége: 116 mm
- A felső platform szélessége: 40 mm
- Az alap belső szélessége: 62,74 mm
- Az oldalsó talpak szélessége: 26,63 mm (egyenként)
- Az oldalfalak dőlésszöge: 14°
Szerelési csatorna (profil felső része)
- A bemeneti nyílás szélessége: 9 mm
- A csatorna belső szélessége: 13,5 mm
- A csatorna mélysége: 16 mm
- Az alsó kamra mélysége: 8,4 mm
- A csatorna ajkának vastagsága: 2 mm
Falvastagságok és szerkezet
- Oldalfalak vastagsága: 1,2 mm
- Belső kereszttag vastagsága: 1,2 mm
- A felső platform falainak vastagsága: 1,3 mm
- Az alap talpának vastagsága: 1,5 mm
- Nem meghatározott sugár: R0,25 mm
- Magasság a belső kereszttagig: 32,7 mm
Termékparaméterek
- Profilanyag: alumínium (szabványos anódos felületkezelés)
- Tömítés: EPDM 2 mm
- Tömeg: 0,438 kg
- Méretek: H 330 × M 100 mm
A trapéz híd elengedhetetlen összekötő elem a tetőlemez és a PV panelek tartószerkezete között. Az EPDM tömítés védi a tetőfedést a vízbehatolástól a rögzítési pontoknál, az alumínium szerkezet pedig nem terheli meg jelentősen a tetőt. Az univerzális geometria miatt a profil illeszkedik az ipari és raktárépítészetben leggyakrabban alkalmazott trapézlemezekhez.
