M8 csúsztatható betét rugós golyóval PV profilhoz – 6060-as alumínium

Elérhetőség: Raktáron (nagy mennyiség)

Kézbesítés: 6 munkanapok

Súly: 0.004 kg

Ár/ db.: 46,00 Ft 46.00

tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

Nettó ár/ db.: (36,00 Ft)

nem tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

* Csomagolási lehetőségek:

Darab
Csomag: 500 Darab
Csomag: 5000 Darab
Csomag: 10000 Darab

mennyiség db.

Összesen:

termék nem elérhető

kívánságlistára

* - Kötelező mező

Értékelés:

Gyártó: -

Termékkód: PV-05

ajánlás ismerősnek

Leírás

M8 csúsztatható betét rugós golyóval PV profilhoz – 6060-as alumínium

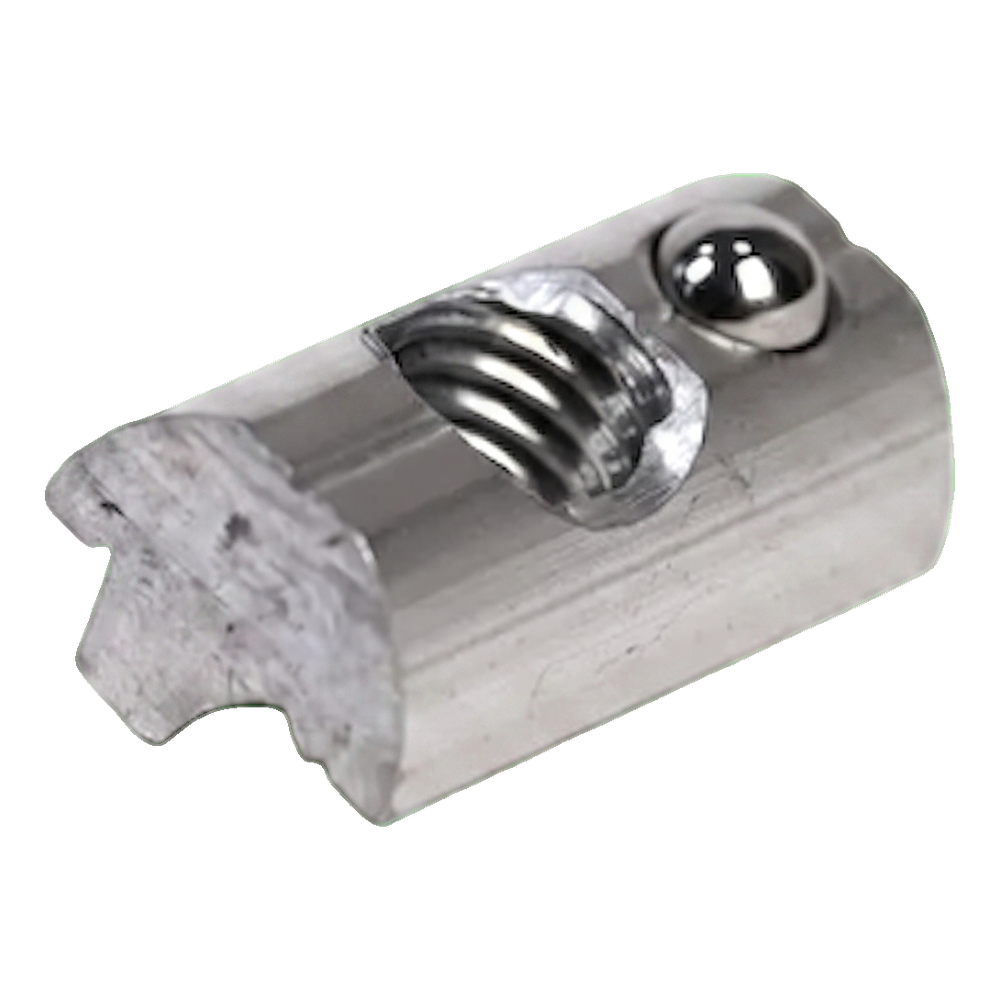

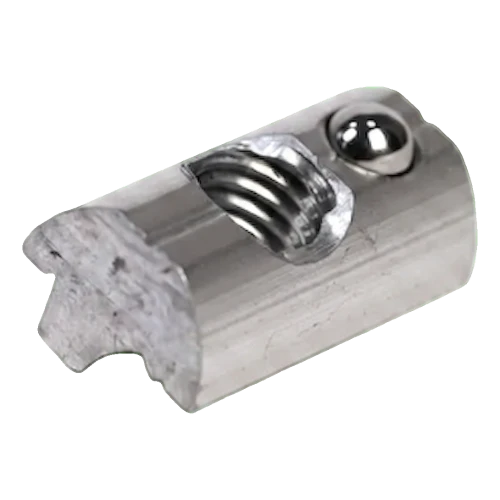

M8 csúsztatható betét rugós golyóval – termékkép

A csúsztatható betét rugós golyóval (nutenstein) a napelemes rendszerekben alkalmazott kulcsfontosságú rögzítőelem. 6060-as alumíniumból készül, magas mechanikai szilárdságot kombinál könnyűséggel és korrózióállósággal. A betét lehetővé teszi a közép- és végszorítók rögzítését a rögzítőprofil bármely pontján, ami teljes szabadságot ad a szerelő számára a PV modulok pozicionálásában.

A beépített rugós golyó megakadályozza, hogy a betét kiessen a profil hornyából a csavar végleges meghúzása előtt, ami jelentősen megkönnyíti a munkát a tetőn — az elem a kívánt helyzetben marad a szorítók és panelek felszerelése közben.

Alkalmazás és beszerelés

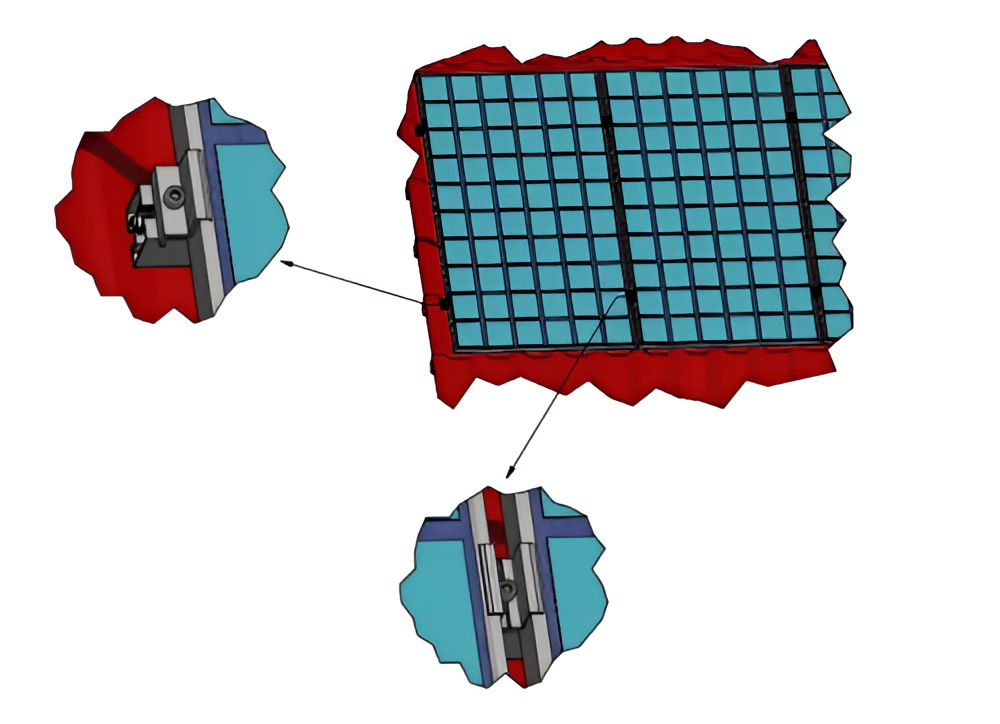

A csúsztatható betét beszerelésének vázlata a profilban, a napelemes panel alatt, a tetőn

A csúsztatható betétet az alumínium profil felső sínjébe kell rögzíteni. A profil hornyába helyezve a rugós golyó rögzíti az elemet a helyén, lehetővé téve annak szabad elcsúsztatását a kívánt pozícióba. Ezután egy M8-as csavar segítségével rögzítik a napelemes modult tartó szorítót. Ez a megoldás lehetővé teszi a közép- és végszorítók pontos elhelyezését a profil teljes hossza mentén.

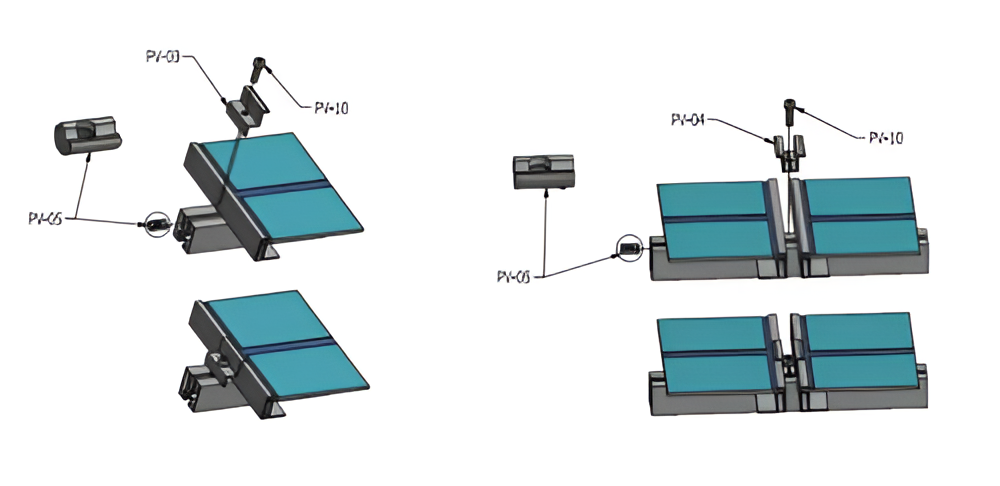

A közép- és végszorítók beszerelésének vázlata csúsztatható betét és csavar használatával

Műszaki specifikáció

Paraméter	Érték
Anyag	6060-as alumínium
Menet	M8
Beszerelési hely	A profil felső sínje
Tömeg	0,004 kg

Beszerelési útmutató

Az alábbi videó bemutatja a csúsztatható betétek és csavarok beszerelését a napelemes rendszer alumínium profiljában.

Csúsztatható betétek és csavarok beszerelési útmutatója a napelemes rendszer alumínium profiljában

Műszaki adatok

Menetfajta

Biztonság
