PV alumínium szerelőprofil 40×40 mm – 665 cm sín M10 csavarokhoz

Elérhetőség: Raktáron (nagy mennyiség)

Kézbesítés: 6 munkanapok

Súly: 5.467 kg

Ár/ db.: 16 849,00 Ft 16849.00

tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

Nettó ár/ db.: (13 267,00 Ft)

nem tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

* Csomagolási lehetőségek:

Darab
Csomag: 16 Darab
Csomag: 174 Darab
Csomag: 348 Darab

mennyiség db.

Összesen:

termék nem elérhető

kívánságlistára

* - Kötelező mező

Értékelés:

Gyártó: -

Termékkód: PV-01-01

ajánlás ismerősnek

Leírás

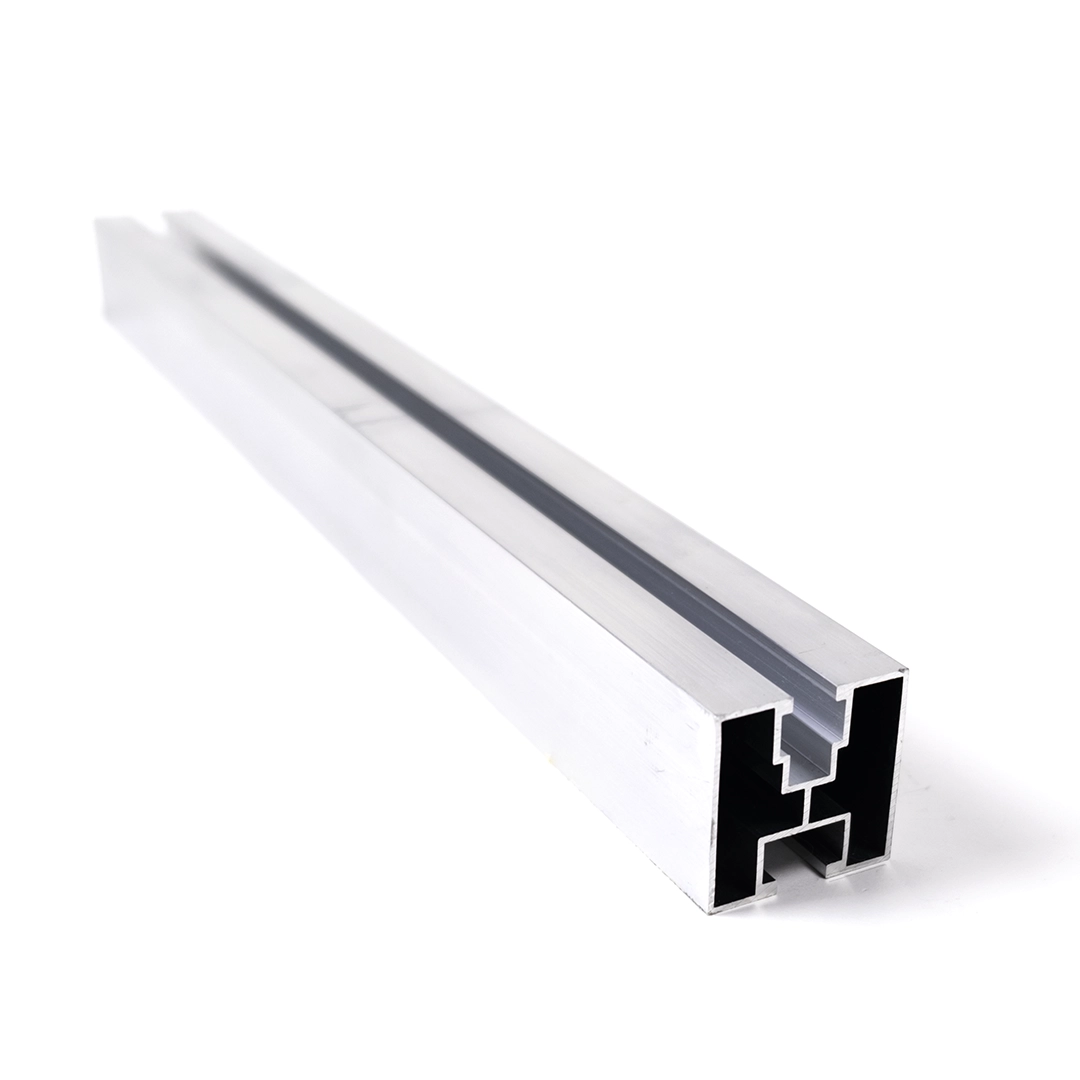

PV alumínium szerelőprofil 40×40 mm – 665 cm sín M10 csavarokhoz

40x40 mm-es alumínium szerelőprofil két síncsatornával

A 40x40 mm-es szerelőprofil, 665 cm hosszúságban, a fotovoltaikus modulok tartószerkezetének alapvető eleme. A 6060-as alumíniumból készült profil alacsony saját tömeget kombinál jó mechanikai szilárdsággal és teljes korrózióállósággal. A kétcsatornás keresztmetszeti kialakítás — a panelrögzítő klemmákhoz szükséges felső csatornával és a tetőhorgokhoz, adapterekhez vagy háromszögekhez való csatlakoztatásra szolgáló alsó csatornával — lehetővé teszi egy komplett alszerkezet kiépítését egyetlen profillal. A szerelés az alsó csatornában lévő M10 DIN 933 hatlapfejű csavarokon, a felső csatornában lévő M8 négyzetes anyákon alapul, ami kiküszöböli a fúrás szükségességét, és felgyorsítja a tetőn végzett munkát. A profil fekete eloxált változatban is elérhető, hossza pedig külön kapható profilösszekötőkkel növelhető.

Kulcsfontosságú előnyök a szerelőcsapatok számára

A 40x40 mm-es kétcsatornás keresztmetszet lehetővé teszi a klemmák egyidejű rögzítését és az alszerkezethez való csatlakoztatást

Kompatibilis az M10 DIN 933 hatlapfejű csavarokkal és az M8 négyzetes anyákkal — szabványos kötőelemek

Korrózióálló 6060-as alumínium, eloxálásra alkalmas, tartósságot biztosít külső körülmények között

A profilok hosszabb szakaszokká köthetők össze dedikált összekötők segítségével

1,2 mm falvastagság mindössze 0,82 kg/m tömeg mellett — könnyű szerkezet, amely megkönnyíti a tetőre való szállítást

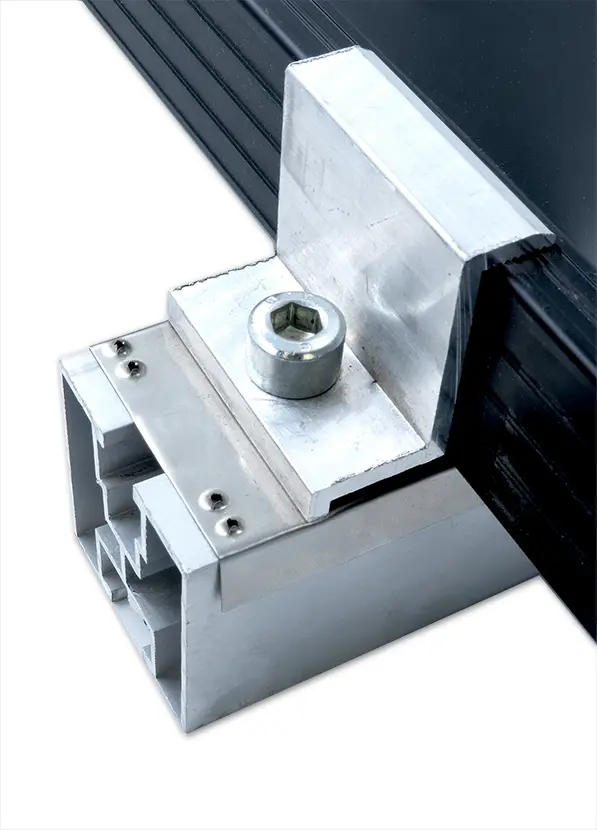

A felső csatornába rögzített klemma a 40x40 mm-es alumínium profilon — szerelési részlet

A 10,8 mm rovátkaszélességű felső sínes csatorna M8 négyzetes anyákat fogad be, amelyek az oldalsó és a középső klemmák rögzítésére szolgálnak. Ennek köszönhetően a fotovoltaikus panelek a profil mentén bárhol elhelyezhetők — fúrás és további adapterek nélkül. A 9 mm furatú alsó csatorna M10 hatlapfejű csavarokkal működik együtt, amelyekkel a profil a tetőhorgokhoz vagy az alszerkezet egyéb elemeihez csatlakozik. Ez a konfiguráció lehetővé teszi, hogy a teljes rendszer teljes mértékben állítható legyen, és pontosan beállítható legyen a profil a tetősík viszonylatában.

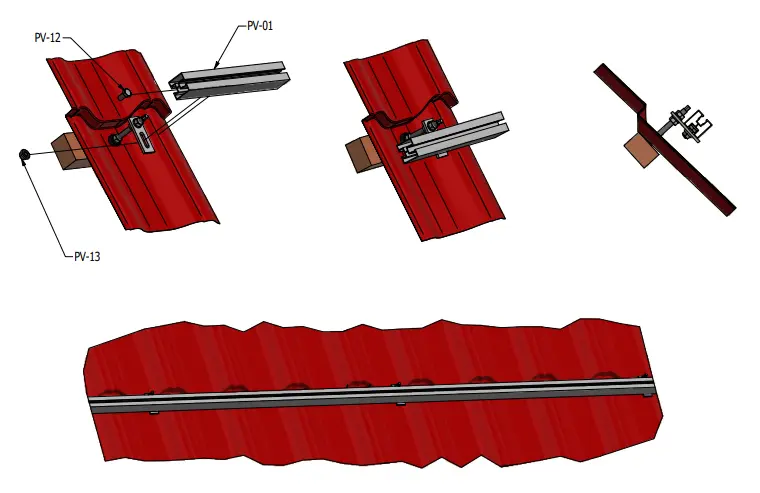

Az alumínium profil szerelési vázlata cserépszerű fémlemezzel fedett tetőn, horgokkal és klemmákkal

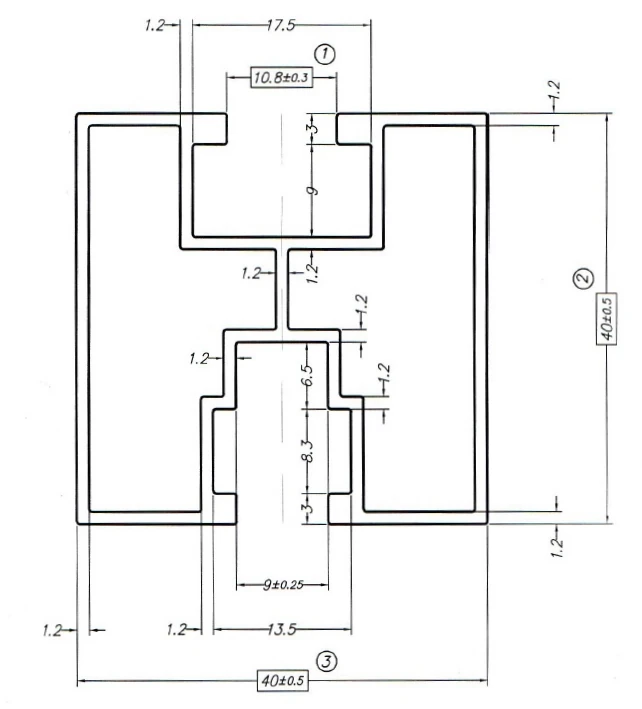

A 40x40 mm-es profil keresztmetszetének műszaki rajza a csatornák méreteivel és a falvastagsággal

Videó, amely bemutatja a 40x40 mm-es alumínium szerelőprofilt

Videó, amely bemutatja a PV szerelőprofil alkalmazását

Videó, amely bemutatja a fotovoltaikus szerkezet szerelését alumínium profillal

Méretek

Keresztmetszet (szélesség x magasság)	40 x 40 mm (tűrés +/-0,5 mm)
Hossz	665 cm
Falvastagság	1,2 mm
Tömeg méterenként	0,82 kg
A felső csatorna rovátkaszélessége	10,8 mm (tűrés +/-0,3 mm)
Az alsó csatorna rovátkaszélessége	9 mm (tűrés +/-0,75 mm)

Anyag és felület

Anyag / ötvözet	6060-as alumínium
Felületkezelés	nyers (fekete eloxált változat külön kapható)
Szín	ezüst (természetes)

Szerelés és kompatibilitás

Szerelőcsatorna / rovátka típusa	felső — PV klemmák; alsó — horgok, adapterek, háromszögek
Kompatibilis csavarok	felső csatorna: M8 négyzetes anya; alsó csatorna: M10 DIN 933 hatlapfejű csavar
Tetőtípus / alap	ferde tetők — cserépszerű fémlemez, trapézlemez és egyéb (megfelelő horgokkal)
Csatlakozás módja	profilösszekötők (külön kaphatók)

Egyéb paraméterek

Eloxált változat	igen (fekete, külön kapható)
Szállítás	FTL (teljes kamionrakomány)

Műszaki adatok

Hossz [mm]	6650
Profil [mm]	40×40
Horony típusa	Hatszögű csavarhoz
Felületkezelés	Természetes
