PV alumínium szerelőprofil 40×40 mm / 625 cm – M10 hatlapfejű csavarokhoz

Elérhetőség: Raktáron (nagy mennyiség)

Kézbesítés: 6 munkanapok

Súly: 4.92 kg

Ár/ db.: 15 831,00 Ft 15831.00

tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

Nettó ár/ db.: (12 465,00 Ft)

nem tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

* Csomagolási lehetőségek:

Darab
Csomag: 16 Darab
Csomag: 174 Darab
Csomag: 348 Darab

mennyiség db.

Összesen:

termék nem elérhető

kívánságlistára

* - Kötelező mező

Értékelés:

Gyártó: -

Termékkód: PV-01-02

ajánlás ismerősnek

Leírás

PV alumínium szerelőprofil 40×40 mm / 625 cm – M10 hatlapfejű csavarokhoz

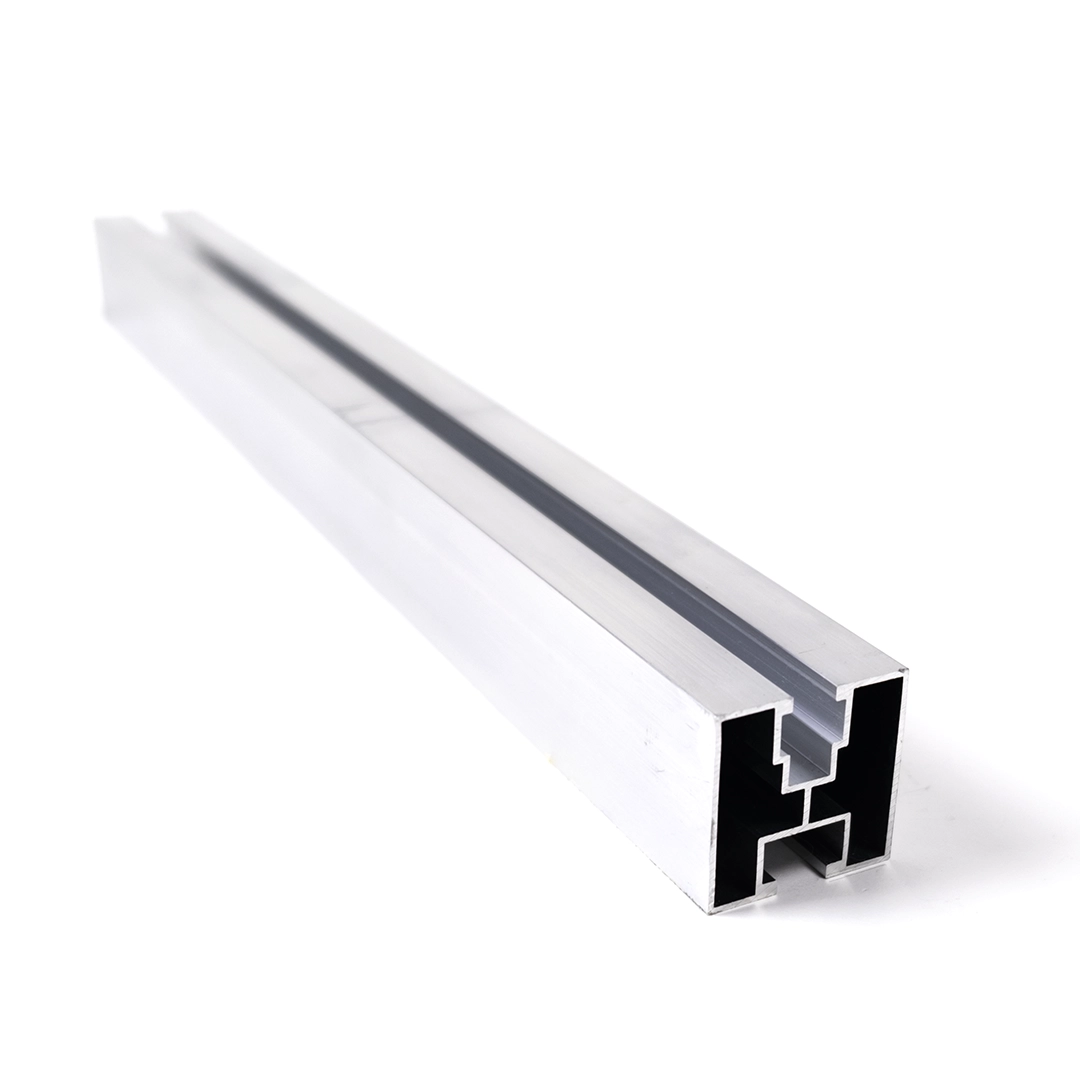

Alumínium szerelőprofil 40×40 mm két sínezett csatornával – perspektivikus nézet

A PV szerelőprofil 40×40 mm, 625 cm hosszúságban, ferde tetős napelemes rendszerek tartószerkezetének alapvető eleme. A 6060-os alumíniumötvözetből készült profil alacsony saját tömeget kombinál jó mechanikai szilárdsággal és magas korrózióállósággal. A kétcsatornás keresztmetszet-kialakítás — a felső sínezett csatornával a modulrögzítő bilincsek rögzítéséhez, valamint az alsó csatornával a tetőhorgokhoz, adapterekhez vagy háromszögtartókhoz való csatlakozáshoz — lehetővé teszi a teljes rendszer gyors és megbízható összeszerelését. A profil az alsó csatornában M10 DIN 933 hatlapfejű csavarokhoz, a felső csatornában pedig M8 négyszögletű csavaranyákhoz van kialakítva, ami biztosítja a kompatibilitást a piacon elérhető közép- és végbilincsekkel.

Legfontosabb előnyök a szerelő számára

A 40×40 mm-es kétcsatornás keresztmetszet lehetővé teszi a PV modulok (felső csatorna) és a tetőalvázszerkezet (alsó csatorna) egymástól független rögzítését

A 6060-os alumínium ellenáll a korróziónak és az időjárási hatásoknak — a profil fekete eloxált változatban is elérhető a fokozott védelem és esztétika érdekében

A hosszúság külön kapható profilösszekötőkkel növelhető, ami rugalmasságot biztosít a sínek elrendezésének tervezésénél

Az 1,2 mm falvastagság mindössze 0,82 kg/m tömeg mellett minimalizálja a tetőszerkezet terhelését

A 6060-os alumíniumötvözet alkalmas eloxálásra, ami további védelmet és dekoratív felületkezelést biztosít

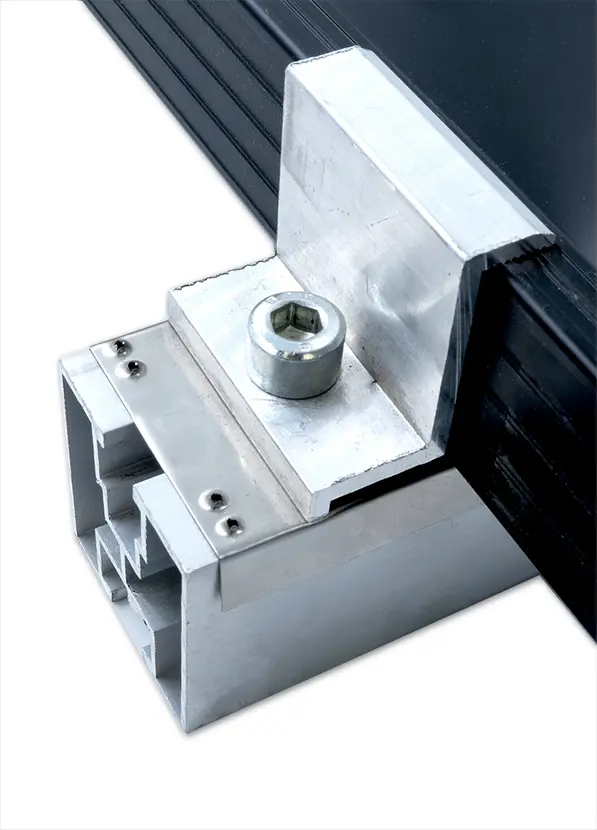

40×40-es alumínium profil felszerelt végbilinccsel – rögzítési részlet nézet

A profil kiválóan alkalmazható tartósínként ferde tetős szerelőrendszerekben, cserépfedésű, trapézlemez és egyéb tetőfedésű tetőkön. A felső sínezett csatorna fogadja a közép- és végbilincseket, amelyek a napelemmodul keretét közvetlenül a profilhoz szorítják. Az alsó csatorna a szarufákra rögzített tetőhorgokkal vagy adapterekkel való csatlakozásra szolgál. Ennek köszönhetően a teljes szerkezet stabil, szellőzött tartórendszert alkot, amely átadja a szél- és hóterheléseket a tetőszerkezetnek.

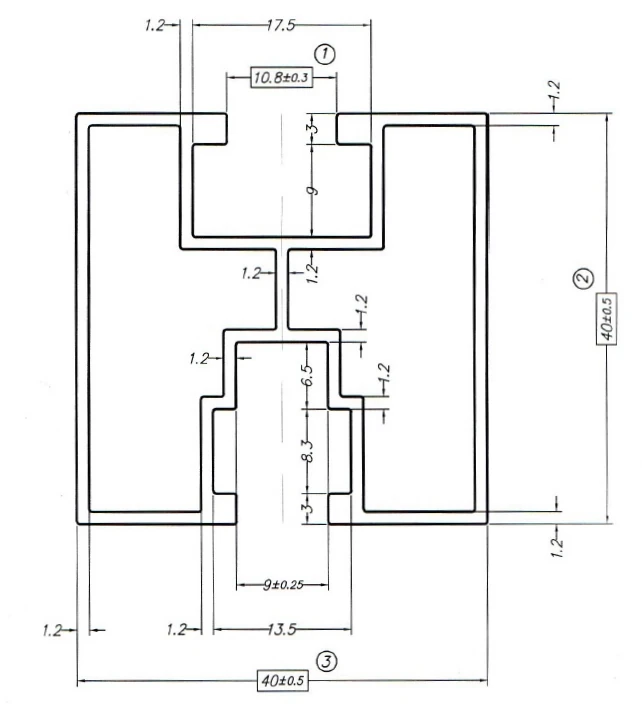

A 40×40 mm-es profil keresztmetszetének méretrajza a csatornák és falak méreteinek jelölésével

Keresztmetszet és csatornaméretek

A műszaki rajz a profil keresztmetszetének részletes geometriáját mutatja. A külső méretek 40 ±0,5 × 40 ±0,5 mm. A felső sínezett csatorna nyílásának szélessége 10,8 ±0,3 mm, és M8 négyszögletű csavaranyák fogadására alkalmas. Az alsó sínezett csatorna nyílásának szélessége 9 ±0,75 mm, mélysége pedig lehetővé teszi az M10 DIN 933 hatlapfejű csavar elhelyezését. A falvastagság a profil teljes kerülete mentén 1,2 mm, ami egyenletes feszültségeloszlást biztosít az alacsony tömeg megtartása mellett.

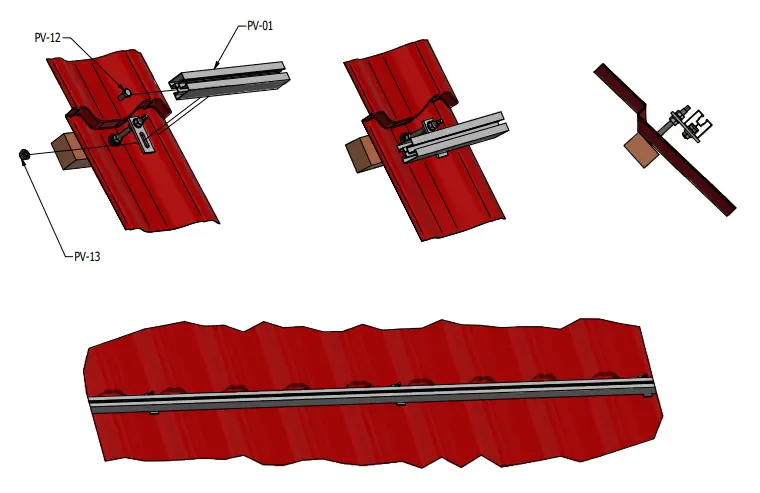

A profil ferde tetőn történő szerelésének sémája tetőhorgokkal és bilincsekkel – 3D nézet

Videó, amely bemutatja a PV alumínium profillal ellátott szerelőrendszert

Videó, amely bemutatja a profil tetőszerkezetre történő felszerelését

Videó, amely bemutatja a profil alkalmazását napelemes rendszerben

Méretek

Keresztmetszet (szélesség × magasság)	40 × 40 mm (±0,5 mm)
Hosszúság	625 cm
Falvastagság	1,2 mm
Tömeg méterenként	0,82 kg
Felső csatorna nyílásának szélessége	10,8 ±0,3 mm
Alsó csatorna nyílásának szélessége	9 ±0,75 mm

Anyag és felületkezelés

Anyag / ötvözet	6060-os alumínium
Felületkezelés	nyers (fekete eloxált változat külön kapható)

Szerelés és kompatibilitás

Szerelőcsatorna / horonytípus	kettős — felső (PV modulbilincsek) + alsó (tetőhorgok / adapterek)
Kompatibilis csavarok	felső csatorna: M8 négyszögletű csavaranya; alsó csatorna: M10 DIN 933 hatlapfejű csavar
Tetőtípus / alapfelület	ferde tetők — cserépfedés, trapézlemez és egyéb tetőfedések horgokra vagy adapterekre szerelt alvázszerkezettel
Összekötés módja	profilösszekötők (külön kaphatók), amelyek lehetővé teszik a sín meghosszabbítását

Egyéb paraméterek

Eloxált változat	igen — fekete eloxált változatban is elérhető
Szállítás	FTL (teljes kamionrakomány)

Műszaki adatok

Hossz [mm]	6250
Profil [mm]	40×40
Horony típusa	Hatszögű csavarhoz
Felületkezelés	Természetes
